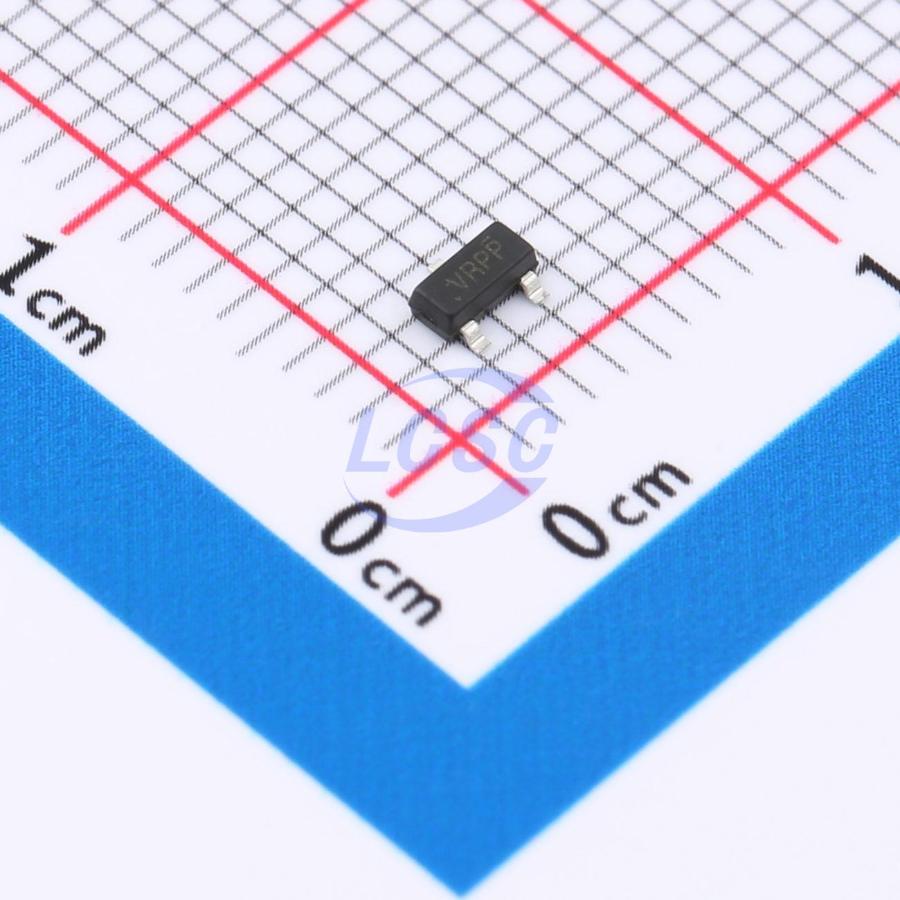

Микросхема ON Semiconductor NCP432BVSNT1G — регулируемый шунтовый стабилизатор напряжения в корпусе SOT-23-3. Внутри содержится источник опорного напряжения 2,500 В и усилительный каскад на 20 транзисторах, которые задают ток через катод в зависимости от напряжения обратной связи. Внешним делителем резисторов выходное напряжение настраивается в диапазоне от уровня опорного напряжения до 36 В, а само устройство подключается последовательно с нагрузкой как двухвыводной элемент — катод и анод.
Стабилизатор рассчитан на непрерывный ток катода от -100 до 150 мА, при этом для устойчивого удержания режима регулирования рекомендуется работать в диапазоне 0,04–100 мА при напряжении катод-анод от уровня опорного напряжения до 36 В. Минимальный ток, при котором схема ещё сохраняет регулирование, — 40 мкА (до 60 мкА в худшем случае). Динамическое сопротивление в рабочей точке составляет 0,22 Ом (не более 0,5 Ом) — этот параметр показывает, насколько сильно колебания тока катода отражаются на стабилизированном напряжении.
Опорное напряжение выдерживается в пределах 2,4875–2,5125 В при 25 °C с допуском ±0,5%, а в полном рабочем диапазоне температур нижняя граница смещается до 2,4725 В. Чувствительность опорного напряжения к изменению напряжения катод-анод нормирована отдельно для двух участков: до 10 В — не более -3,1 мВ/В (типовое значение -1,85 мВ/В), от 10 до 36 В — не более -1,8 мВ/В (типовое -0,80 мВ/В). В выключенном состоянии ток утечки через катод не превышает 1000 нА (типовое значение 180 нА), а входной ток обратной связи в рабочем режиме — не более 190 нА.
Микросхема сохраняет работоспособность при температуре окружающей среды от -40 до 125 °C, максимальная температура перехода — 150 °C. Рассеиваемая мощность ограничена 0,52 Вт при температуре окружающей среды 25 °C и 1,5 Вт при температуре корпуса 25 °C — эти значения задают предел по нагреву миниатюрного корпуса SOT-23-3 при выборе тока нагрузки. Устойчивость к электростатическому разряду по модели заряженного устройства — свыше 1000 В.
Основные характеристики
- Корпус: SOT-23-3
- Непрерывный ток катода: от -100 до 150 мА
- Рекомендуемый ток катода: 0,04–100 мА
- Напряжение катод-анод, макс.: 37 В
- Программируемое выходное напряжение: от опорного значения до 36 В
- Динамическое сопротивление: 0,22 Ом (тип.), 0,5 Ом (макс.)
- Опорное напряжение: 2,500 В, допуск ±0,5%
- Минимальный ток регулирования: 40 мкА (тип.), 60 мкА (макс.)
- Ток утечки в выключенном состоянии: 180 нА (тип.), 1000 нА (макс.)
- Рабочая температура: от -40 до +125°C
- Максимальная температура перехода: 150°C
- Рассеиваемая мощность: 0,52 Вт (при Ta=25°C) / 1,5 Вт (при Tc=25°C)
- Защита от ESD (CDM): свыше 1000 В
Где применяется
- Блоки питания: формирование точного опорного и вспомогательного стабилизированного напряжения
- Промышленная автоматика: опорные напряжения для измерительных и следящих цепей
- Зарядные устройства и индикаторы уровня заряда: шунтовое регулирование в схемах контроля напряжения
- Бытовая электроника: стабилизация вспомогательных напряжений в компактных узлах
