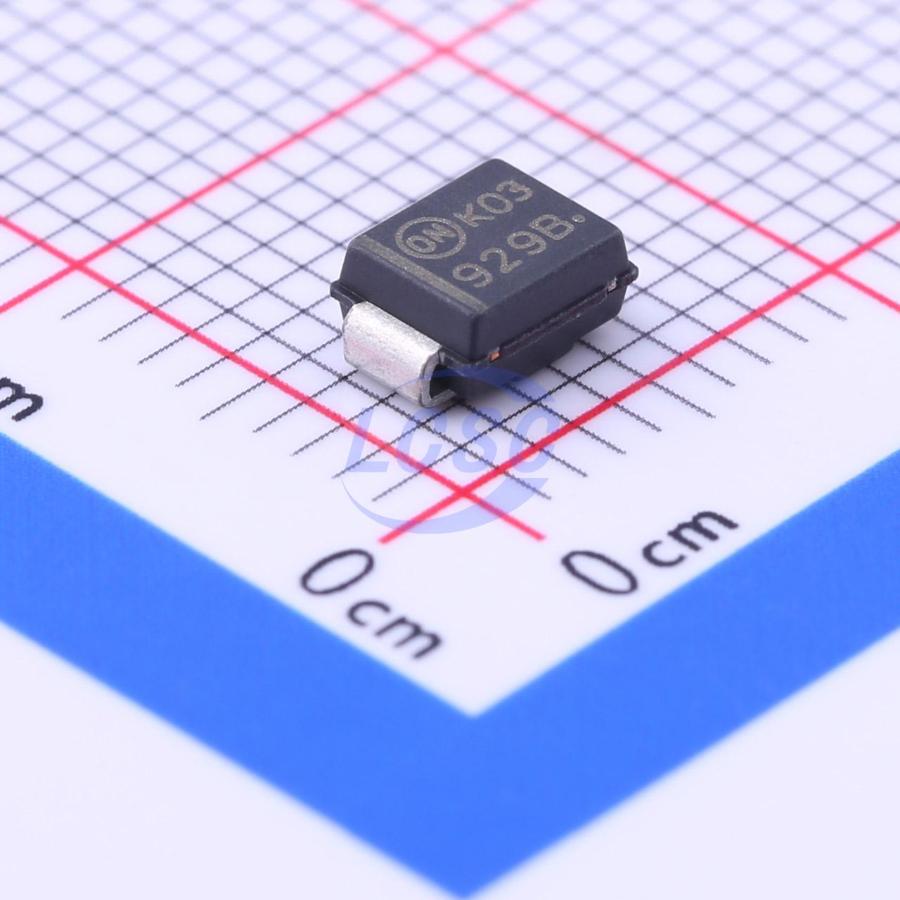

Микросхема ON Semiconductor 1SMB5929BT3G — кремниевый стабилитрон на напряжение стабилизации 15 В в корпусе SMB (DO-214AA), предназначенный для стабилизации напряжения и защиты цепей от превышения заданного порога в источниках питания и интерфейсных линиях. Прибор выполнен для поверхностного монтажа и рассчитан на мощность рассеяния до 3 Вт при достаточном теплоотводе через выводы.
Напряжение стабилизации нормируется в диапазоне от 14.25 В до 15.75 В при допуске ±5% и тестовом токе 25 мА — это рабочая точка, для которой производитель гарантирует заявленные параметры. При малом токе изгиба характеристики 0.25 мА динамическое сопротивление возрастает до 600 Ом, тогда как при номинальном тестовом токе оно составляет только 9 Ом — стабильность напряжения заметно лучше именно в рабочей точке, а не на малых токах утечки.
В прямом включении диод открывается при напряжении 1.5 В и токе 200 мА, что позволяет использовать один и тот же прибор для ограничения напряжения в обоих направлениях в зависимости от схемы включения. Максимальный постоянный ток стабилитрона ограничен на уровне 100 мА, ток утечки в закрытом состоянии не превышает 1 мкА. Мощность рассеяния 550 мВт нормирована при температуре кристалла 25°C и снижается на 4.4 мВт на каждый градус выше этой отметки; отдельно для вывода при 75°C допустимая мощность составляет 3 Вт со снижением 40 мВт/°C.
Тепловое сопротивление переход-вывод — 25°C/Вт, переход-среда — 226°C/Вт, поэтому эффективный отвод тепла обеспечивается прежде всего через выводы и контактные площадки платы, а не через воздух. Диапазон рабочих температур и температур хранения — от -65°C до +150°C, корпус соответствует классу горючести UL 94 V-0, а пайка выводов допускается при температуре 260°C в течение 10 секунд, что укладывается в стандартные профили оплавления.
Основные характеристики
- Напряжение стабилизации: 15 В номинал (14.25–15.75 В, ±5%)
- Тестовый ток Izt: 25 мА
- Импеданс при Izt / Izk: 9 Ом / 600 Ом
- Максимальный ток стабилитрона: 100 мА
- Прямое напряжение: 1.5 В при 200 мА
- Мощность рассеяния: 550 мВт (Ta 25°C) / 3 Вт (Tl 75°C)
- Ток утечки: 1 мкА
- Корпус: SMB (DO-214AA)
- Диапазон рабочих температур: от -65°C до +150°C
- Пайка выводов: 260°C, 10 секунд
Где применяется
- Защита от перенапряжения: ограничение выбросов напряжения в источниках питания
- Опорное напряжение: стабилизация напряжения в маломощных аналоговых узлах
- Ограничение сигнальных и интерфейсных линий: клемпирование напряжения на входах и выходах компактной SMD-сборки
- Промышленная и автомобильная электроника: широкий диапазон рабочих температур допускает установку в модули с жёсткими условиями эксплуатации
