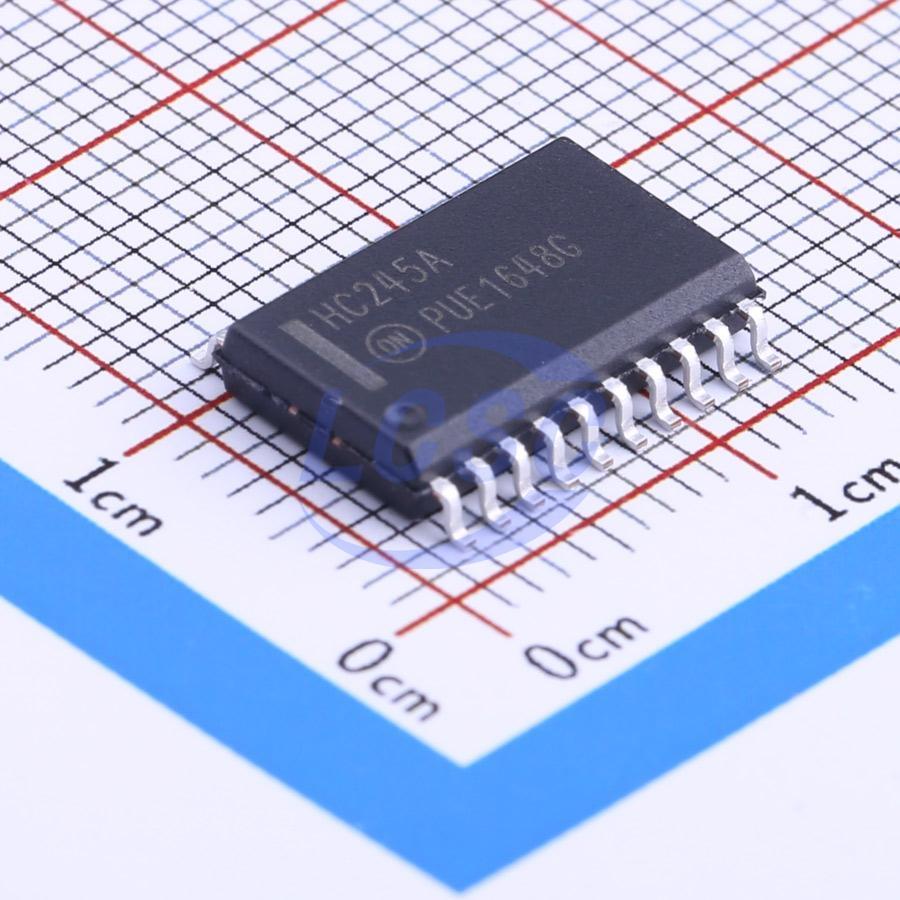

Микросхема Onsemi MC74HC245ADWG — восьмиразрядный шинный приёмопередатчик с третьим состоянием выходов, построенный по КМОП-технологии серии 74HC. Микросхема передаёт данные в обе стороны между двумя восьмиразрядными шинами: направление передачи задаётся входом DIR, а перевод выходов в высокоимпедансное состояние — входом OE. Такая схема применяется там, где два узла цифрового устройства должны обмениваться данными по общей шине без постоянного электрического соединения.
Логика 74HC работает в диапазоне напряжения питания от 2 до 6 В, при этом пороговые уровни входных и выходных сигналов масштабируются вместе с напряжением питания: чем выше VCC, тем выше уровень, который микросхема распознаёт как логическую единицу или ноль. При напряжении питания 4,5 В задержка распространения сигнала не превышает 22 нс, а время перехода выходного сигнала — 18 нс, что делает микросхему пригодной для трактов с частотой переключения в единицы-десятки мегагерц.
Каждый выход рассчитан на нагрузку до 15 входов серии LSTTL и способен отдавать в нагрузку ток стока до 35 мА. Устройство сохраняет устойчивость к защёлкиванию (latch-up) до тока 300 мА и выдерживает электростатические разряды по модели HBM до 2000 В и по модели CDM до 1000 В, что снижает риск повреждения при монтаже и наладке платы.
Рассматриваемое исполнение выполнено в корпусе SOIC-20 расширенной ширины (SO20W) и имеет уровень влагочувствительности MSL 3 — перед пайкой оплавлением компонент допускает пребывание вне герметичной упаковки не более 168 часов при стандартных условиях. Рассеиваемая мощность корпуса при температуре 85°C составляет 500 мВт.
Основные характеристики
- Логическая функция: восьмиразрядный неинвертирующий приёмопередатчик с третьим состоянием (74HC245)
- Корпус: SOIC-20, широкое исполнение (SO20W), 20 выводов
- Напряжение питания: от 2 до 6 В
- Рабочая температура: от -55 до +125°C
- Нагрузочная способность выхода: 15 нагрузок LSTTL
- Максимальный ток стока выхода: 35 мА
- Задержка распространения сигнала (VCC 4,5 В): не более 22 нс
- Устойчивость к защёлкиванию (latch-up): 300 мА
- Электростатическая защита: HBM 2000 В, CDM 1000 В
- Рассеиваемая мощность (SOIC, 85°C): 500 мВт
Где применяется
- Буферизация шин данных: согласование и разделение двунаправленных шин между процессором, памятью и периферией
- Промышленная автоматика: развязка сигнальных линий контроллеров и модулей ввода-вывода
- Встраиваемые системы: расширение нагрузочной способности портов микроконтроллеров при подключении нескольких устройств
- Ремонт и модернизация плат: замена приёмопередатчиков серии 74HC245 в существующих схемах
