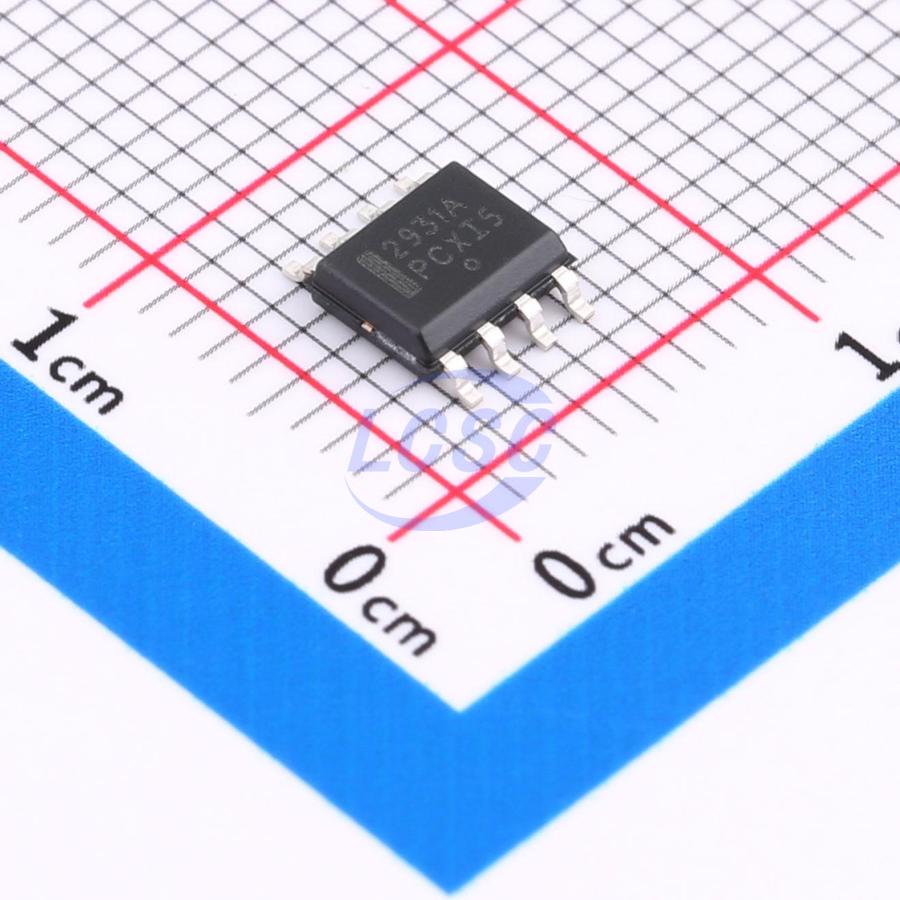

Микросхема Onsemi LDO Onsemi LM2931A LM2931AD-5.0R2G — линейный стабилизатор с малым падением напряжения и фиксированным выходом 5,0 В производства ON Semiconductor. Номинальный выходной ток — 100 мА. Корпус SOIC-8 рассчитан на поверхностный монтаж.
Выходное напряжение задано при изготовлении, поэтому внешний делитель не нужен. Это упрощает схему: достаточно входного и выходного конденсаторов. В линейке LM2931A есть и регулируемые исполнения; данная позиция — вариант с фиксированным значением 5,0 В, и его нельзя перенастроить на другой уровень.
Стабилизатор отличается малым падением напряжения между входом и выходом и малым собственным током потребления. Первое позволяет сохранять 5 В при просадке входа, например при снижении напряжения батареи. Второе уменьшает потери в режиме ожидания и делает микросхему удобной для батарейного питания. Для защиты предусмотрены ограничение тока при коротком замыкании и тепловая защита от перегрева.
Пределы такие же, как у любого линейного стабилизатора: избыточное напряжение превращается в тепло. Чем больше разница между входом и 5 В и чем выше ток нагрузки, тем сильнее нагревается корпус. При токах, близких к 100 мА, и значительном перепаде нужен тепловой расчёт. Допустимые входное напряжение и условия эксплуатации специалисты компании сверяют с документацией производителя.
Основные характеристики
Линейный стабилизатор с малым падением напряжения, фиксированный выход 5,0 В, ток 100 мА, корпус SOIC-8, поверхностный монтаж. Защита от короткого замыкания и перегрева.
Где применяется
- Автомобильная электроника: питание 5-вольтовой логики и датчиков от бортовой сети.
- Портативная техника: питание узлов от батареи, где важен малый собственный ток.
- Блоки управления: локальный стабилизатор 5 В для микроконтроллера и интерфейсных микросхем.
- Ремонт плат: замена вышедшего из строя стабилизатора на 5 В в корпусе SOIC-8.
