Микросхема ON Semiconductor MBR0540T1G — одиночный диод Шоттки в малогабаритном корпусе, выпускаемый под маркой onsemi. Это двухвыводной выпрямительный прибор для поверхностного монтажа, у которого переход образован контактом металла с полупроводником. Такая структура даёт низкое прямое напряжение и быстрое переключение, но допускает лишь умеренное обратное напряжение.
Максимальное повторяющееся обратное напряжение — 40 В, средний прямой ток — 500 мА. Прямое напряжение по данным документации не превышает 510 мВ, в каталожной строке указано значение 0,55 В; для расчёта потерь стоит ориентироваться на меньшее из заводских значений с запасом. Допустимый ударный прямой ток — 5,5 А, что позволяет переносить кратковременные броски, например при заряде ёмкостей, но не длительную нагрузку.

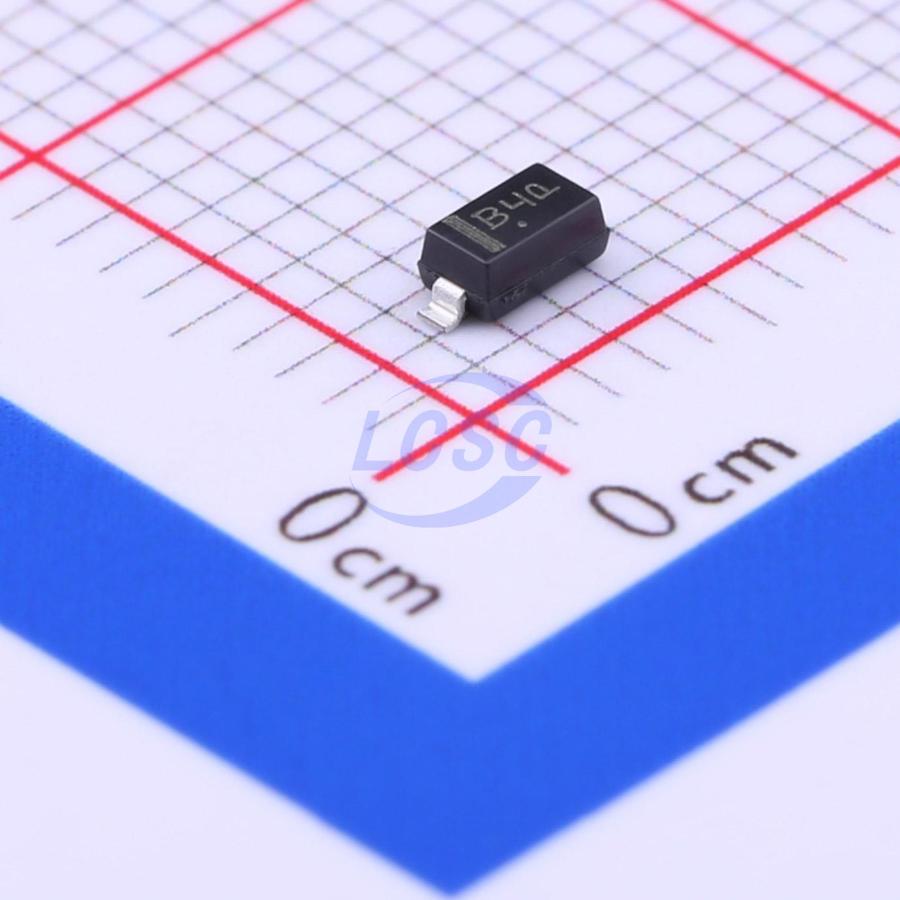

Диод выпускается в корпусе SOD-123 с двумя выводами и имеет одиночную конфигурацию, то есть в корпусе находится один прибор. Максимальная рабочая температура — 150 °C. Для партий предусмотрена прослеживаемость по дате и коду партии, изделие соответствует RoHS и не содержит веществ из перечня SVHC.
Основное ограничение позиции — ток 500 мА: для более мощных цепей применяются диоды в корпусах побольше. Предел по обратному напряжению 40 В также нужно соотносить с реальными выбросами в цепи. Если на линии возможны всплески выше 40 В, понадобится прибор с большим классом напряжения либо дополнительное подавление выбросов.
Основные характеристики
Диод Шоттки на 40 В, средний прямой ток 500 мА, прямое напряжение не более 510 мВ, ударный ток до 5,5 А. Корпус SOD-123.
Где применяется
- Защита от переполюсовки: последовательное включение в цепь питания слаботочных устройств с малым падением напряжения.
- Выпрямление в малых преобразователях: выходной диод в источниках с небольшим током нагрузки.
- Развязка источников питания: объединение двух линий питания так, чтобы они не влияли друг на друга.
- Ограничение выбросов: подавление коммутационных всплесков на небольших индуктивных нагрузках.
