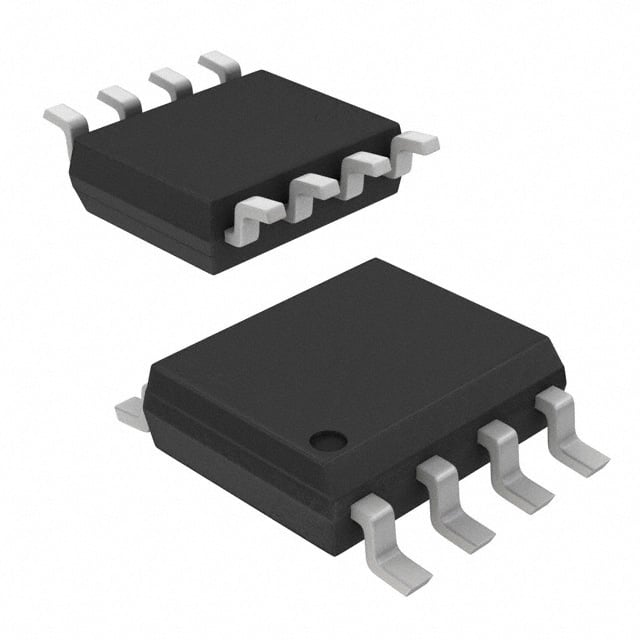

Транзистор Onsemi NDS9948 — сборка из двух P-канальных полевых транзисторов в одном восьмивыводном корпусе SO-8. Каждый из двух ключей рассчитан на напряжение сток-исток 60 В и постоянный ток стока 2.3 А. Оба транзистора размещены в одном корпусе, поэтому на плате один компонент заменяет два отдельных, а узел получается компактнее.
P-канальный ключ включается отрицательным напряжением на затворе относительно истока. Такие транзисторы ставят в верхнее плечо, то есть между источником питания и нагрузкой, и управляют ими без повышающего драйвера. Две независимые структуры позволяют коммутировать две нагрузки или собрать встречное включение для защиты от переполюсовки. Сопротивление открытого канала у этого исполнения составляет до 250 мОм при напряжении затвор-исток 10 В и до 500 мОм при 4.5 В. Поэтому на токах около 2 А потери в канале заметны, и тепловой режим стоит проверять расчётом.
Динамические параметры скромные, но достаточные для коммутации на средних частотах. Типовое время нарастания составляет 9 нс, время спада — 3 нс, входная ёмкость — 394 пФ, максимальный заряд затвора — 13 нС. Импульсный ток стока достигает 10 А. Допустимая рассеиваемая мощность зависит от разводки платы: 1.6 Вт для одного транзистора при хорошем отводе тепла, 0.9 Вт при минимальной площади меди. Тепловое сопротивление переход-среда составляет от 78 до 135 °C/Вт в зависимости от условий монтажа.
Поставляется на катушке по 2500 штук для автоматического монтажа. Это старая и хорошо известная конструкция, и для новых проектов с низким сопротивлением канала стоит сравнить её с современными сборками. Если нужна замена в готовом изделии, она подойдёт без изменения топологии.
Основные характеристики
- Тип: сборка из двух полевых транзисторов, P-канал
- Напряжение сток-исток: 60 В
- Постоянный ток стока: 2.3 А на транзистор
- Импульсный ток стока: 10 А
- Сопротивление канала: до 250 мОм при 10 В, до 500 мОм при 4.5 В
- Входная ёмкость: 394 пФ
- Заряд затвора: до 13 нС
- Время обратного восстановления диода: 25 нс
- Мощность рассеяния: 2 Вт на сборку, 0.9–1.6 Вт на один транзистор в зависимости от монтажа
- Корпус: SO-8, 8 выводов
- Упаковка: катушка, 2500 штук
Где применяется
- Коммутация нагрузки в верхнем плече: включение и отключение узлов питания без драйвера с зарядовой накачкой.
- Защита от переполюсовки: встречное включение двух структур в цепи питания.
- Управление питанием модулей: раздельное включение двух каналов от одной шины.
- Промышленная и бытовая электроника: ключи на токи до 2 А в схемах с напряжением до 60 В.
