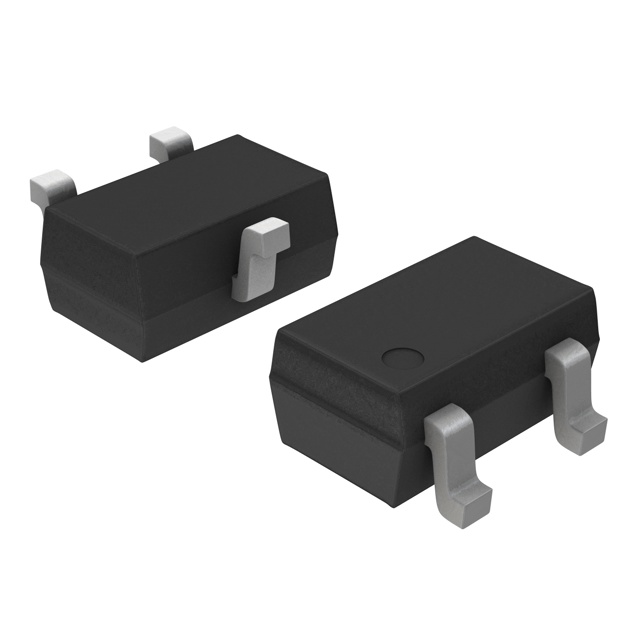

Транзистор Onsemi NTS4101PT1G — полевой МОП-транзистор с каналом p-типа на напряжение сток-исток −20 В и постоянный ток стока −1,37 А. Выпускается в корпусе SC-70 (SOT-323) с тремя выводами: затвор, исток, сток. Основное назначение — коммутация нагрузки со стороны плюса питания, где p-канальный ключ управляется напряжением затвора ниже напряжения истока без отдельной схемы сдвига уровня.
Сопротивление открытого канала зависит от напряжения на затворе: при 4,5 В — 83 мОм типовое и 120 мОм максимальное, при 3,6 В — 88 и 130 мОм, при 2,5 В — 104 и 160 мОм. Максимальное напряжение затвор-исток составляет ±8 В, поэтому ключ можно управлять от низковольтной логики, но выше этого предела затвор подавать нельзя. Ток утечки затвора не превышает ±100 нА.
Динамические параметры типовые: задержка включения 6,2 нс, выключения 26 нс, время нарастания 14,9 нс, время спада 18 нс. Полный заряд затвора — 6,4 нс типового значения заряда, то есть 6,4 нКл, максимум 9,0 нКл. Входная ёмкость равна 603 пФ типовых, выходная — 90 пФ, обратная проходная — 62 пФ. Паразитный диод имеет прямое падение −0,61 В типовое при 25 °C, не более −1,2 В.
Ограничения следует учитывать при выборе: максимальная рассеиваемая мощность составляет 0,329 Вт, импульсный ток стока — до −4,0 А. Температура перехода и хранения — от −55 до 150 °C, пайка допускается при 260 °C. Позиция поставляется под заказ.
Основные характеристики
- Тип: МОП-транзистор, p-канальный
- Напряжение сток-исток: −20 В
- Напряжение затвор-исток: ±8 В
- Постоянный ток стока: −1,37 А
- Импульсный ток стока: −4,0 А
- Сопротивление канала при 4,5 В: 83 мОм типовое, 120 мОм максимальное
- Полный заряд затвора: 6,4 нКл типовой, 9,0 нКл максимальный
- Входная ёмкость: 603 пФ типовая, 840 пФ максимальная
- Рассеиваемая мощность: 0,329 Вт
- Температура перехода: от −55 до 150 °C
- Корпус: SC-70 (SOT-323)
Где применяется
- Коммутация питания: включение и отключение узлов со стороны плюса шины.
- Защита от переполюсовки: p-канальный ключ с паразитным диодом ставят на вход питания.
- Портативные устройства: малый корпус и управление низким напряжением затвора подходят для плат с ограниченной площадью.
- Нагрузки малой мощности: ток до 1,37 А покрывает датчики, модули связи и подсветку.
