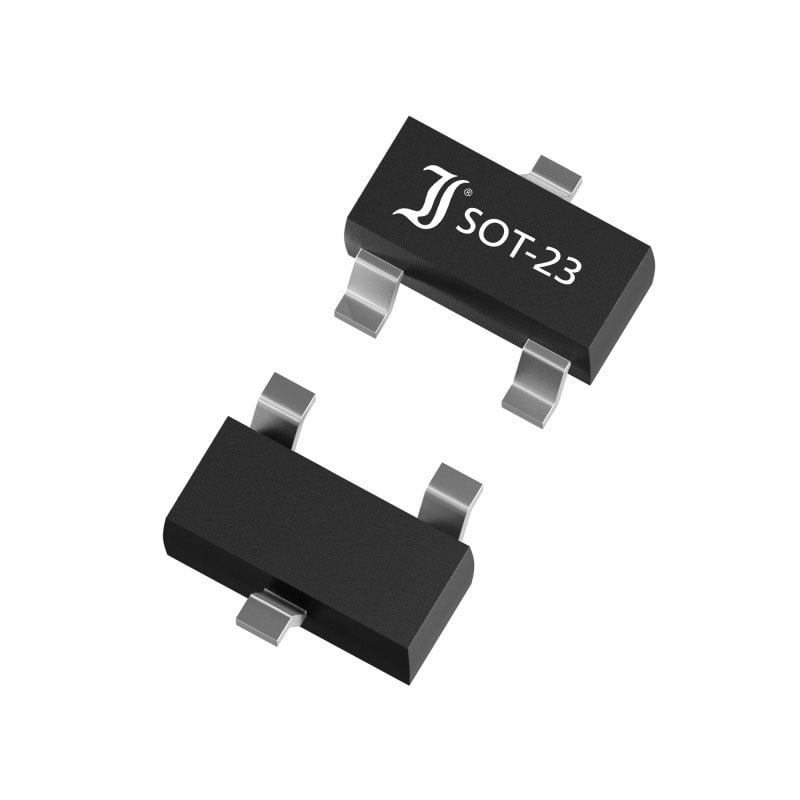

Транзистор Onsemi MMBT5551 — биполярный NPN-транзистор в корпусе SOT-23 для поверхностного монтажа. Максимальное напряжение коллектор-база 160 В. Максимальный ток коллектора 600 мА при напряжении коллектор-эмиттер до 180 В. Максимальная рассеиваемая мощность 350 мВт. Коэффициент усиления при токе 1 мА составляет минимум 80, при 50 мА — минимум 30. Рабочий диапазон температур от −55 до +150 °C.
Транзистор характеризуется низким напряжением насыщения (0.15…0.2 В) и высокой граничной частотой (100…300 МГц). Используется в высокочастотных схемах, требующих быстрого переключения и низких потерь в открытом состоянии. Обратный ток коллектор-база не превышает 50 нА при всех условиях.
Основные характеристики
Биполярный NPN-транзистор с напряжением пробоя 160 В и максимальным током 600 мА. Мощность рассеяния 350 мВт, граничная частота 100…300 МГц. Коэффициент передачи 80…250 при различных рабочих токах, напряжение насыщения 0.15…0.2 В.
Где применяется
- Высокочастотные усилители: выходные каскады и драйверы сигналов с частотой до 300 МГц
- Быстрые переключатели: ключи управления в схемах с требованиями к скорости коммутации
- Логические интерфейсы: буферы и драйверы линий связи между микросхемами
- Импульсные блоки питания: управляющие транзисторы в регуляторах напряжения среднего уровня
