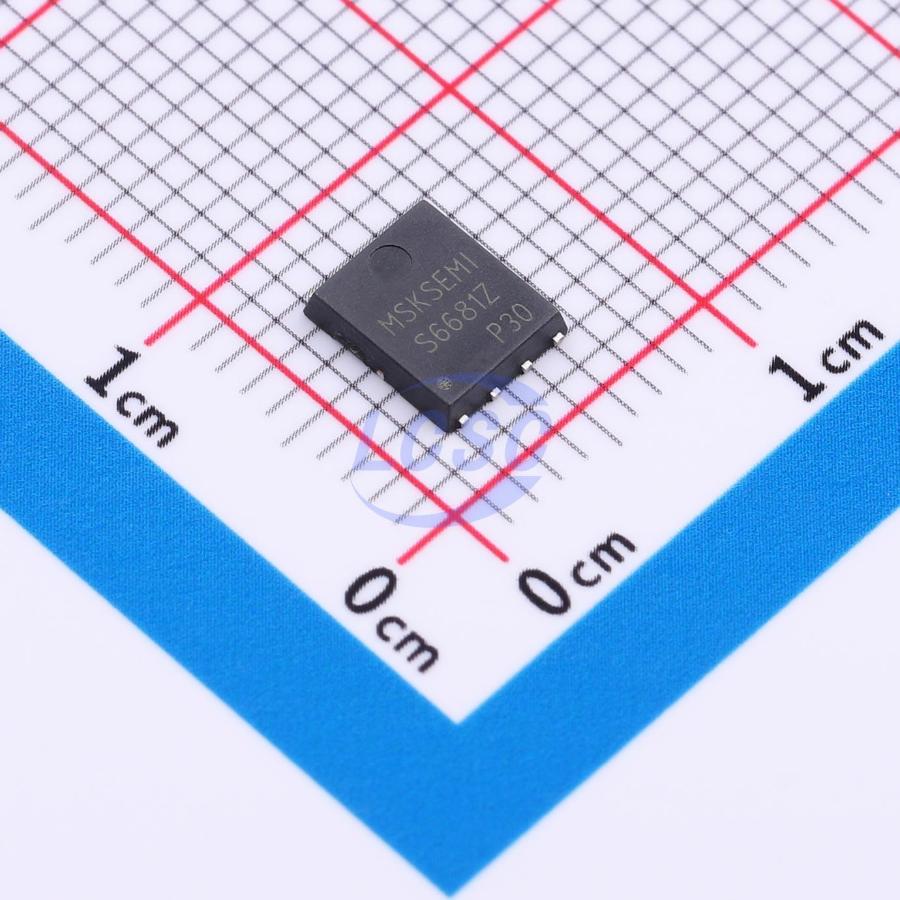

Транзистор ON Semiconductor FDMS6681Z — это полевой МОП-транзистор с P-каналом, рассчитанный на рабочее напряжение сток-исток до 30 В и постоянный ток стока до 21,1 А при температуре окружающей среды 25°C. Компонент выполнен в низкопрофильном корпусе Power 56 и предназначен для силовых цепей, где ключ работает при отрицательной полярности управляющего напряжения.
Пороговое напряжение затвор-исток находится в диапазоне от -1 до -3 В (типовое значение -1,7 В), что определяет уровень напряжения, при котором транзистор начинает открываться. Максимально допустимое напряжение затвор-исток — ±25 В, импульсный ток стока может достигать 600 А. Сопротивление открытого канала Rds(on) при напряжении затвор-исток -10 В и токе стока -22,1 А составляет 2,7 мОм (типовое) и не более 3,2 мОм; при нагреве канала до 125°C сопротивление возрастает до 3,9–5,0 мОм, что нужно учитывать при расчёте тепловых потерь в нагруженном режиме.
Заряд затвора для полного открытия ключа составляет 22 нС (заряд затвор-исток) при переключении с напряжением питания -15 В и токе -22,1 А; полный заряд затвора при VGS -10 В — 172 нС типовое, до 241 нС максимальное. Время задержки включения — 15 нс, выключения — 260 нс, время обратного восстановления встроенного диода — 44 нс при скорости нарастания тока 100 А/мкс. Эти параметры определяют скорость переключения ключа в импульсных схемах. Встроенный диод сток-исток имеет прямое падение напряжения 0,79 В (типовое) при токе -22,1 А.
Рассеиваемая мощность составляет 2,5 Вт при температуре окружающей среды 25°C и до 73 Вт при температуре корпуса 25°C — разница связана с условиями теплоотвода через контактную площадку платы. Тепловое сопротивление переход-среда — 50°C/Вт при увеличенной контактной площадке (1 кв. дюйм) и 125°C/Вт при минимальной площадке. Компонент соответствует классу влагостойкости MSL1 и требованиям RoHS.
Основные характеристики
- Тип: полевой МОП-транзистор, P-канал
- Корпус: Power 56
- Макс. напряжение сток-исток: -30 В
- Макс. напряжение затвор-исток: ±25 В
- Пороговое напряжение затвор-исток: -1…-3 В (тип. -1,7 В)
- Постоянный ток стока (Ta=25°C): -21,1 А
- Импульсный ток стока: -600 А
- Rds(on) при VGS=-10В, ID=-22,1А: 2,7 мОм тип. / 3,2 мОм макс.
- Rds(on) при VGS=-4,5В, ID=-15,7А: 4,0 мОм тип. / 5,0 мОм макс.
- Полный заряд затвора (VGS=-10В): 172 нКл тип. / 241 нКл макс.
- Время обратного восстановления диода: 44 нс тип.
- Падение напряжения встроенного диода: 0,79 В тип.
- Рассеиваемая мощность (Ta=25°C): 2,5 Вт
- Тепловое сопротивление переход-среда: 50–125°C/Вт
- Влагостойкость: MSL1
- Соответствие RoHS: да
Где применяется
- Защита цепей питания: ключи защиты от переполюсовки и обратного тока в аккумуляторных и зарядных схемах
- Управление нагрузкой: силовые ключи в DC-DC преобразователях и коммутаторах питания
- Промышленная автоматика: коммутация цепей постоянного тока в модулях управления и приводах
- Портативная и бортовая электроника: применение ограничивается пространством платы благодаря компактному корпусу Power 56
