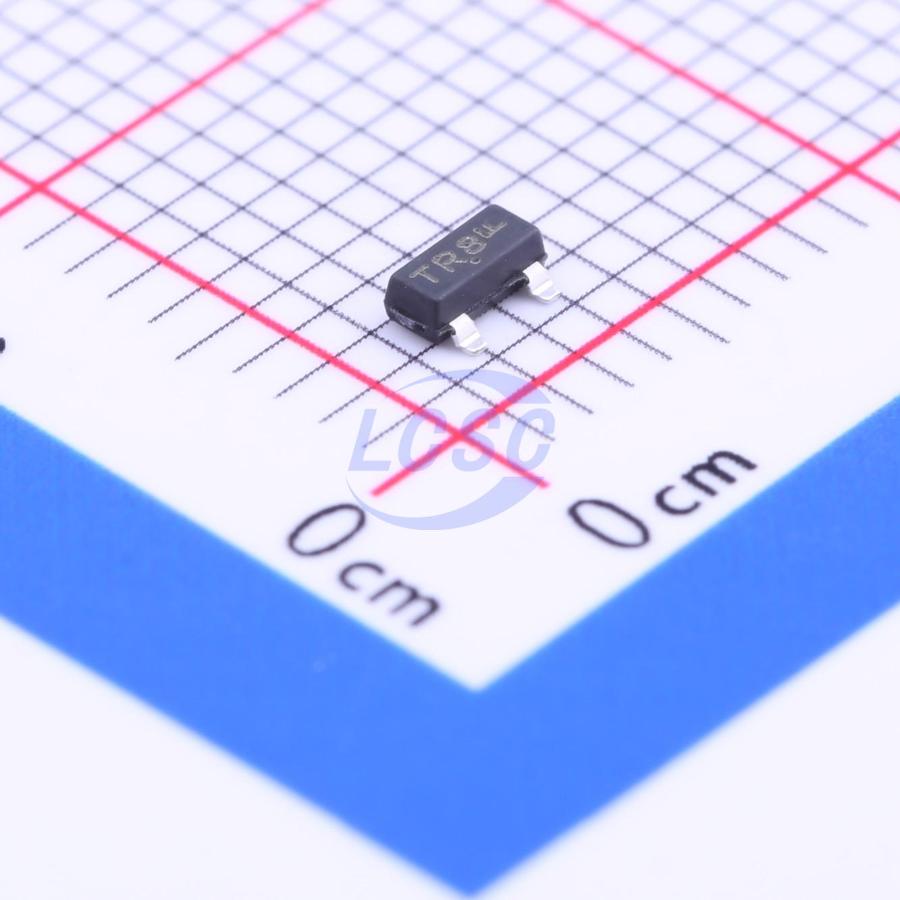

Транзистор Onsemi NTR4003NT1G — полевой транзистор структуры N-канал в компактном корпусе SOT-23 с максимальным напряжением сток-исток 30 В и номинальным непрерывным током 560 мА. Позиция применяется в низковольтных цепях управления и коммутации, где требуется минимизация занимаемой на плате площади.
На-сопротивление (RDS on) в типовом случае 1,0 Ом при напряжении затвора 4 В и максимально 1,5 Ом определяет потери при прохождении номинального тока. Входная ёмкость в типовом случае 21 пФ, выходная 19,7 пФ, обратная передача 8,1 пФ указывают на умеренные требования к управляющему каскаду. Пороговое напряжение затвор-исток максимально 1,4 В обеспечивает возможность управления от логических сигналов 3,3 В и выше.
Время нарастания импульса 46,1 нс и спада 64,2 нс в типовом режиме позволяют использовать позицию на частотах коммутации до 1 МГц без значительного повышения потерь. Максимальный импульсный ток 1,7 А превышает номинальное значение более чем в три раза, что предусматривает переходные режимы. Диапазон рабочих температур переход от −55 до +150 °C типичен для промышленного применения. Ток утечки затвор-исток не превышает ±1,0 мкА.
Основные характеристики
N-канальный MOSFET в SOT-23, напряжение 30 В, ток 560 мА непрерывный, на-сопротивление 1,0 Ом (типовое), входная ёмкость 21 пФ, пороговое напряжение 1,4 В максимум.
Где применяется
- Логические интерфейсы: усиление слабых сигналов и управление вспомогательными цепями
- Портативные устройства: коммутация питания маломощных модулей и датчиков
- Микроконтроллерные системы: драйвирование светодиодов, реле и электромагнитных клапанов
- Батарейные системы: цепи включения/отключения устройства с дистанционным управлением
Для подбора позиции с учётом рабочего напряжения и требуемого тока обратитесь к специалистам компании. Они предложат аналоги из линейки Onsemi или других производителей, помогут рассчитать сроки. Заявку направьте на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
