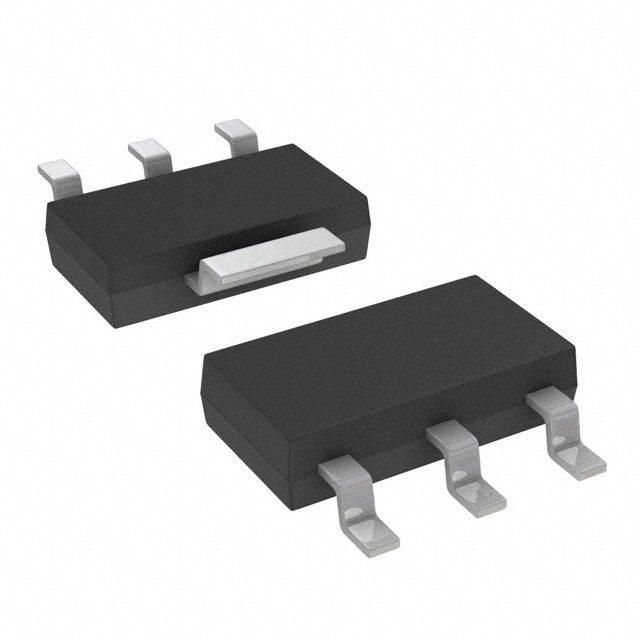

Транзистор Onsemi BJT Onsemi BCP69T1G — кремниевый эпитаксиальный биполярный транзистор структуры PNP в корпусе SOT-223 (TO-261) для поверхностного монтажа. Он рассчитан на напряжение коллектор-эмиттер до 20 В и ток коллектора до 1 А, рассеиваемая мощность достигает 1,5 Вт. Транзистор применяется как ключ и как усилительный каскад в низковольтных цепях.
Коэффициент усиления по току зависит от режима. При токе коллектора 500 мА и напряжении коллектор-эмиттер 1 В он находится в пределах 85–375, при токе 5 мА и напряжении 10 В не ниже 50, а при полном токе 1 А и напряжении 1 В не ниже 60. Таким образом, усиление сохраняется и на больших токах, что важно при управлении нагрузкой. Напряжение насыщения коллектор-эмиттер при токе 1 А и токе базы 100 мА не превышает −0,5 В, напряжение база-эмиттер во включённом состоянии при 1 А — не более −1,0 В.
Предельные напряжения: коллектор-база −25 В, коллектор-эмиттер −20 В, эмиттер-база −5 В. Токи утечки коллектора и эмиттера при максимальных напряжениях не превышают 10 мкА по модулю. Граничная частота при токе 10 мА и напряжении 5 В составляет около 60 МГц, ёмкость коллекторного перехода — около 10 пФ, входная ёмкость — около 120 пФ. Это скорее ключевой и низкочастотный усилительный прибор, чем высокочастотный.
Тепловой режим определяет, какую мощность реально можно рассеять. Тепловое сопротивление переход-среда равно 83,3 °C/Вт, при росте температуры допустимая мощность снижается на 12 мВт на градус. Максимальная температура перехода и хранения — 150 °C, минимальная температура хранения — −65 °C. Температура пайки выводов — 260 °C в течение 10 секунд. Позиция поставляется на ленте в катушках по 1000 штук. Существует исполнение с префиксом NSV, квалифицированное по AEC-Q101. Комплементарная NPN-пара — BCP68.
Основные характеристики
- Структура: PNP, кремниевый эпитаксиальный
- Корпус: SOT-223 (TO-261), SMD
- Напряжение коллектор-эмиттер: −20 В
- Напряжение коллектор-база: −25 В
- Максимальный ток коллектора: −1,0 А
- Рассеиваемая мощность: 1,5 Вт
- Коэффициент усиления: 85–375 при 500 мА и 1 В
- Напряжение насыщения: не более −0,5 В при 1 А
- Граничная частота: около 60 МГц
- Тепловое сопротивление: 83,3 °C/Вт
Где применяется
- Коммутация нагрузки: включение реле, светодиодных линеек и небольших двигателей со стороны плюса питания.
- Линейные стабилизаторы: проходной элемент в источниках с малым падением напряжения.
- Усилители сигналов: выходные и драйверные каскады низкой частоты.
- Комплементарные пары: двухтактные каскады совместно с транзистором BCP68.
