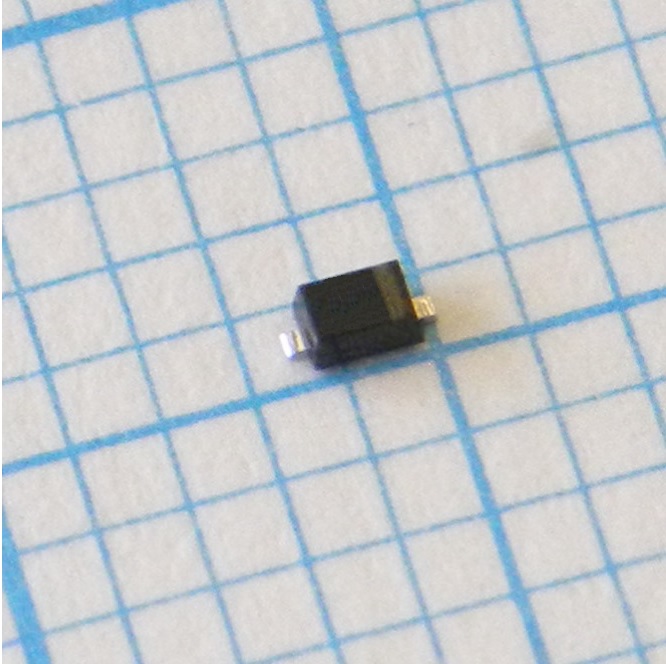

Диод Nexperia PESD3V3S1UB,115 — защитный TVS-диод однонаправленного типа для линии с рабочим напряжением 3,3 В, выполненный в миниатюрном корпусе SOD523 для поверхностного монтажа. Компонент защищает одну сигнальную или питающую линию от электростатических разрядов и импульсных перенапряжений, не искажая полезный сигнал в штатном режиме работы линии.
Обратное рабочее напряжение диода — 3,3 В, напряжение пробоя лежит в диапазоне от 5,2 В до 6,0 В при токе 5 мА. При превышении этого порога диод переходит в проводящее состояние и ограничивает напряжение на защищаемой линии: при импульсном токе 1 А напряжение фиксации не превышает 7 В, а при пиковом импульсном токе 18 А — не более 20 В. Такой запас по напряжению фиксации защищает входные каскады от кратковременных выбросов без ложных срабатываний на рабочих уровнях сигнала.
Диод рассчитан на импульсную мощность 330 Вт и импульсный ток 18 А при форме импульса 8/20 мкс, что соответствует требованиям испытания на устойчивость к разряду по стандарту IEC 61000-4-5. Устойчивость к электростатическому разряду по модели тела человека (HBM) составляет 10 кВ, а по контактному разряду IEC 61000-4-2 — до 30 кВ, что соответствует четвёртому, самому высокому уровню жёсткости испытания по этому стандарту.
Ёмкость диода в закрытом состоянии — 207 пФ типовое значение и до 300 пФ максимальное при нулевом обратном напряжении и частоте измерения 1 МГц. Обратный ток утечки при рабочем напряжении 3,3 В не превышает 2 мкА. Диод работает в диапазоне температур от -65°C до +150°C и промаркирован кодом N1; выводы распределены как катод на первом выводе и анод на втором.
Основные характеристики
- Рабочее (обратное) напряжение: 3,3 В
- Напряжение пробоя: 5,2–6,0 В при 5 мА
- Напряжение фиксации: 7 В при 1 А, 20 В при 18 А
- Импульсная мощность: 330 Вт, 8/20 мкс
- Импульсный ток: 18 А, 8/20 мкс
- Ёмкость: 207 пФ тип., 300 пФ макс. при 1 МГц
- Обратный ток утечки: до 2 мкА при 3,3 В
- Устойчивость к ESD, HBM: 10 кВ
- Устойчивость к ESD, IEC 61000-4-2, контактный разряд: до 30 кВ
- Число защищаемых линий: 1, однонаправленный
- Корпус: SOD523, монтаж SMD
- Диапазон рабочих температур: от -65°C до +150°C
Где применяется
- Порты интерфейсов: защита линий с уровнем сигнала 3,3 В, включая USB, I2C и другие цифровые шины.
- Портативная электроника: миниатюрный корпус SOD523 подходит для плотного монтажа в компактных устройствах.
- Промышленное оборудование: высокая устойчивость к контактному разряду по IEC 61000-4-2 актуальна для оборудования с внешними разъёмами.
- Входные каскады датчиков и контроллеров: ограничивает выбросы напряжения на входах чувствительных микросхем.
