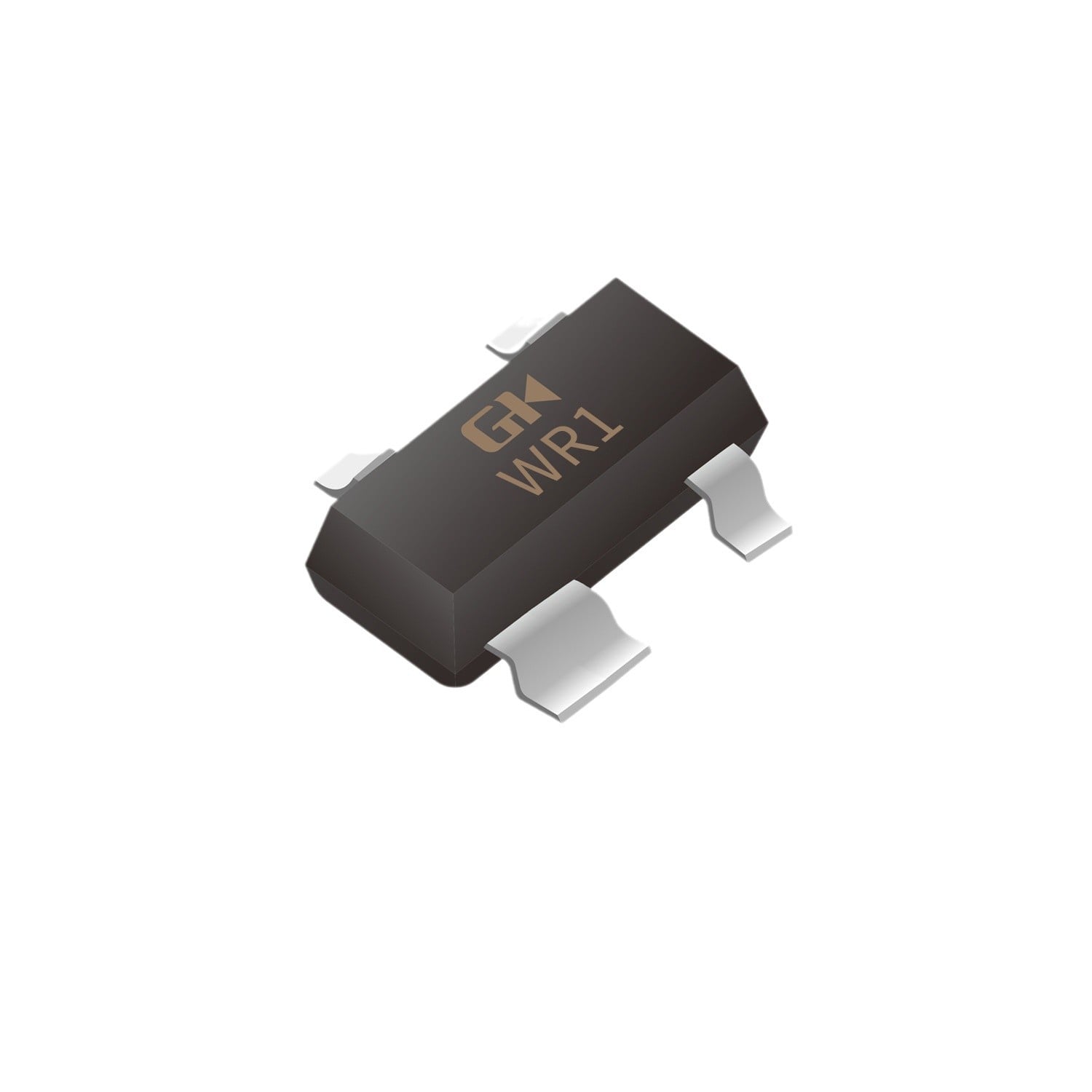

Диод Nexperia PRTR5V0U2X (заводское обозначение PRTR5V0U2X,215) — это TVS-диод, или супрессор, для защиты сигнальных линий от электростатических разрядов и коротких выбросов напряжения. Компонент ставят рядом с разъёмом, чтобы импульс, пришедший снаружи, не попал на вход микросхемы. Корпус SOT143B, четыре вывода, монтаж поверхностный.
Рабочее обратное напряжение составляет 5,5 В, пробой начинается в диапазоне от 6 до 9 В. Поэтому диод подходит для линий с логическими уровнями до 5 В: в нормальном режиме он закрыт, обратный ток не превышает 100 нА. Когда напряжение на линии выходит за порог пробоя, диод открывается и отводит энергию импульса на землю. Прямое напряжение — 0,7 В, так что и отрицательные выбросы ограничиваются на небольшом уровне.
Защита соответствует стандарту IEC 61000-4-2 уровня 4, допустимый контактный разряд — 8 кВ. Ёмкость линии относительно земли невелика: типовое значение 1 пФ, максимум 1,5 пФ при измерении на частоте 1 МГц. Ёмкость между двумя сигнальными выводами — типовая 0,6 пФ, а на выводе питания относительно земли — типовая 16 пФ. Благодаря малой ёмкости диод не искажает фронты сигнала в линиях со скоростью передачи данных до 480 Мбит/с.
Диапазон рабочих температур окружающей среды — от -40°C до +85°C, хранить компонент можно при температуре от -55°C до +125°C. На корпусе нанесён код маркировки *R1. Поставляется на катушках: в исполнении -215 по 3000 штук, в исполнении -235 по 10000 штук. Если вам нужна другая упаковка, укажите это в заявке.
Основные характеристики
- Тип: TVS-диод (супрессор)
- Обратное напряжение: 5,5 В
- Пробойное напряжение: от 6 до 9 В
- Максимальный обратный ток: 100 нА
- Прямое напряжение: 0,7 В
- Защита от ESD: 8 кВ (контактный разряд), IEC 61000-4-2 уровень 4
- Ёмкость вход/выход — земля: 1 пФ типовая, 1,5 пФ максимальная
- Ёмкость между входами/выходами: 0,6 пФ типовая
- Ёмкость вывода питания — земля: 16 пФ типовая
- Скорость передачи данных: 480 Мбит/с
- Корпус: SOT143B, 4 вывода, поверхностный монтаж
- Температура окружающей среды: от -40°C до +85°C
- Температура хранения: от -55°C до +125°C
- Маркировка: *R1
Где применяется
- Интерфейсы передачи данных: защита высокоскоростных линий, где важна малая ёмкость.
- Портативная электроника: разъёмы, к которым пользователь прикасается напрямую.
- Бытовая техника: порты и клавиатурные цепи, подверженные статическим разрядам.
- Платы с плотным монтажом: компактный корпус SOT143B экономит место возле разъёма.
