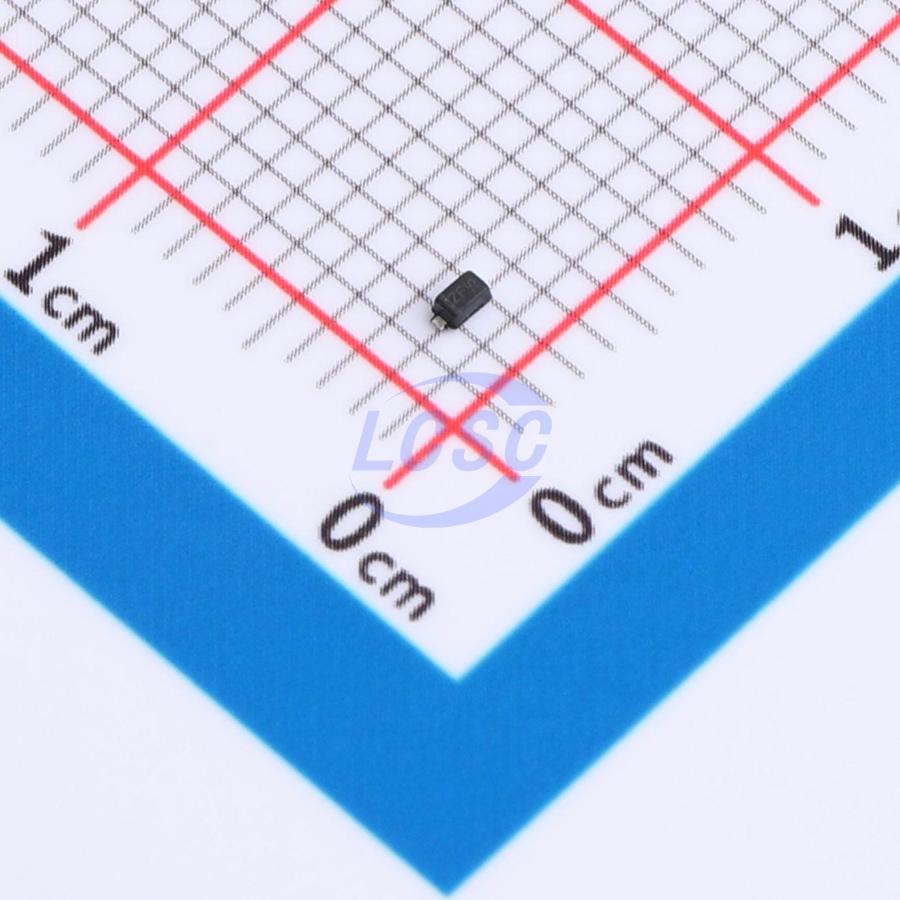

Диод Nexperia PESD5V0S1UB,115 — однонаправленный TVS-диод защиты сигнальной линии на номинальное рабочее напряжение 5 В. Устройство подавляет кратковременные импульсные перенапряжения — электростатический разряд, наводки от коммутации, короткие выбросы на линии — и в штатном режиме не влияет на форму рабочего сигнала.
Диод остаётся закрытым, пока напряжение на линии не превысит порог пробоя: 6,4 В минимум, 6,8 В типовое и 7,2 В максимум при токе измерения 5 мА. Такой запас над номинальными 5 В нужен, чтобы диод не срабатывал на штатных колебаниях уровня сигнала и включался только при действительном превышении напряжения.
При импульсной нагрузке напряжение на диоде растёт вместе с током: при 1 А оно фиксируется на уровне 9 В, при пиковом импульсном токе 15 А — на уровне 20 В, параметры измерены на стандартном испытательном импульсе 8/20 мкс. Максимально допустимая импульсная мощность в этом режиме — 260 Вт, а сам импульсный ток 15 А — предельное значение, которое диод выдерживает без выхода из строя.
Паразитные параметры важны для линий передачи данных: ёмкость диода составляет 152 пФ типовое и 200 пФ максимум при измерении на 0 В и 1 МГц, обратный ток утечки — 0,1 мкА типовое и 1 мкА максимум при 5 В, дифференциальное сопротивление — не более 80 Ом при токе 1 мА. Эти значения определяют, насколько заметно подключение диода нагружает высокочастотный сигнал.
Устойчивость к электростатическому разряду подтверждена по методике IEC 61000-4-2: 30 кВ при контактном разряде и 30 кВ при воздушном, соответствие также заявлено уровню 4 по IEC 61000-4-2, требованиям IEC 61000-4-5 и классу 3 по MIL-STD-883. Рабочая температура и температура хранения — от -65 до +150 °C, максимальная температура перехода — 150 °C. Корпус SOD523 компактен для установки на платах с высокой плотностью монтажа, поставка — в SMD-исполнении, лентой на катушке.
Основные характеристики
- Тип: TVS-диод, однонаправленный, 1 линия
- Обратное (рабочее) напряжение: 5 В
- Напряжение пробоя: 6,4 В мин., 6,8 В тип., 7,2 В макс. при 5 мА
- Напряжение фиксации: 9 В при 1 А, 20 В при 15 А
- Импульсная мощность: 260 Вт (8/20 мкс)
- Импульсный ток: 15 А (8/20 мкс)
- Ёмкость диода: 152 пФ тип., 200 пФ макс. (0 В, 1 МГц)
- Обратный ток утечки: 0,1 мкА тип., 1 мкА макс. при 5 В
- Дифференциальное сопротивление: не более 80 Ом при 1 мА
- Устойчивость к ЭСР (контактный разряд): 30 кВ
- Устойчивость к ЭСР (воздушный разряд): 30 кВ
- Соответствие стандартам: IEC 61000-4-2 уровень 4, IEC 61000-4-5, MIL-STD-883 класс 3
- Температура перехода: до 150 °C
- Рабочая температура и температура хранения: от -65 до +150 °C
- Корпус: SOD523
- Монтаж: поверхностный, лента на катушке
Где применяется
- Компьютерная техника и периферия: защита портов и разъёмов от электростатических разрядов при подключении внешних устройств
- Коммуникационное оборудование: защита линий передачи данных от импульсных помех
- Аудио- и видеоаппаратура: подавление наводок на сигнальных линиях без искажения полезного сигнала
- Промышленные шины передачи данных, включая CAN: защита узлов сети от разрядов и коммутационных выбросов на протяжённых линиях
