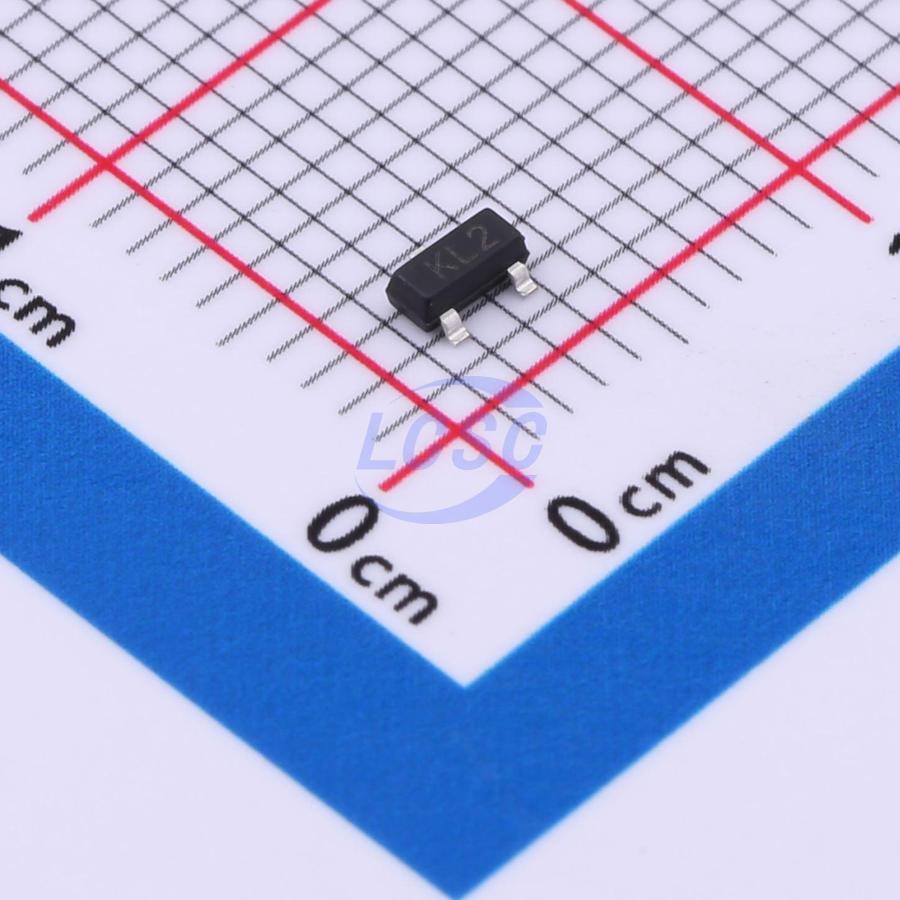

Диод Nexperia BAT54A — это диод Шоттки с малым падением напряжения, рассчитанный на максимальное обратное напряжение 30 В и прямой ток до 200 мА в корпусе SOT-23 для поверхностного монтажа. Диод выполнен по технологии Шоттки, что обеспечивает низкое прямое падение напряжения (320 мВ при 1 мА, 800 мВ при 100 мА) и быстрое время восстановления (5 нс). Это делает компонент пригодным для высокочастотных цепей, импульсных источников питания и схем защиты от обратной полярности.
Величина прямого напряжения зависит от тока: при 0.1 мА напряжение 240 мВ, при 10 мА — 400 мВ, при 30 мА — 500 мВ, при 100 мА — 800 мВ. Это означает, что при малых токах диод имеет очень низкие потери, но при больших токах падение напряжения растет и необходимо учитывать тепловые эффекты. Обратный ток при комнатной температуре (25 °С) не превышает 2 микроампер, что указывает на высокое качество изоляции. При нагреве до 100 °С обратный ток может увеличиться примерно в 25 раз.
Емкость диода Шоттки при нулевом напряжении составляет 10 пФ, что относительно мало и позволяет использовать диод в быстрых цепях коммутации. Максимальный импульсный прямой ток достигает 600 мА в течение короткого времени. Диапазон рабочих температур от −65 до +150 °С. Чувствительность к влаге уровень 1 по J-STD-020, что означает неограниченное время хранения во влажной среде без сушки перед пайкой.
Основные характеристики
BAT54A имеет максимальное обратное напряжение 30 В, прямой ток до 200 мА, низкое прямое падение напряжения 320–800 мВ в зависимости от тока, быстрое восстановление 5 нс и емкость диода 10 пФ, что обеспечивает работу на частотах до 100 МГц.
Где применяется
- Защита от обратной полярности: предотвращает повреждение схемы при неправильном подключении питания благодаря однонаправленной проводимости
- Импульсные источники питания: используется в выпрямительных цепях понижающих преобразователей благодаря быстрому восстановлению
- Высокочастотные детекторы: выпрямляет слабые РФ-сигналы с минимальными потерями на диоде
- Демодуляторы и логические цепи: включает и отключает сигналы на частотах до 100 МГц
Специалисты компании помогут выбрать нужное напряжение и ток диода для вашей схемы, предложат аналоги и определят сроки доставки компонента BAT54A. Отправьте заявку на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
