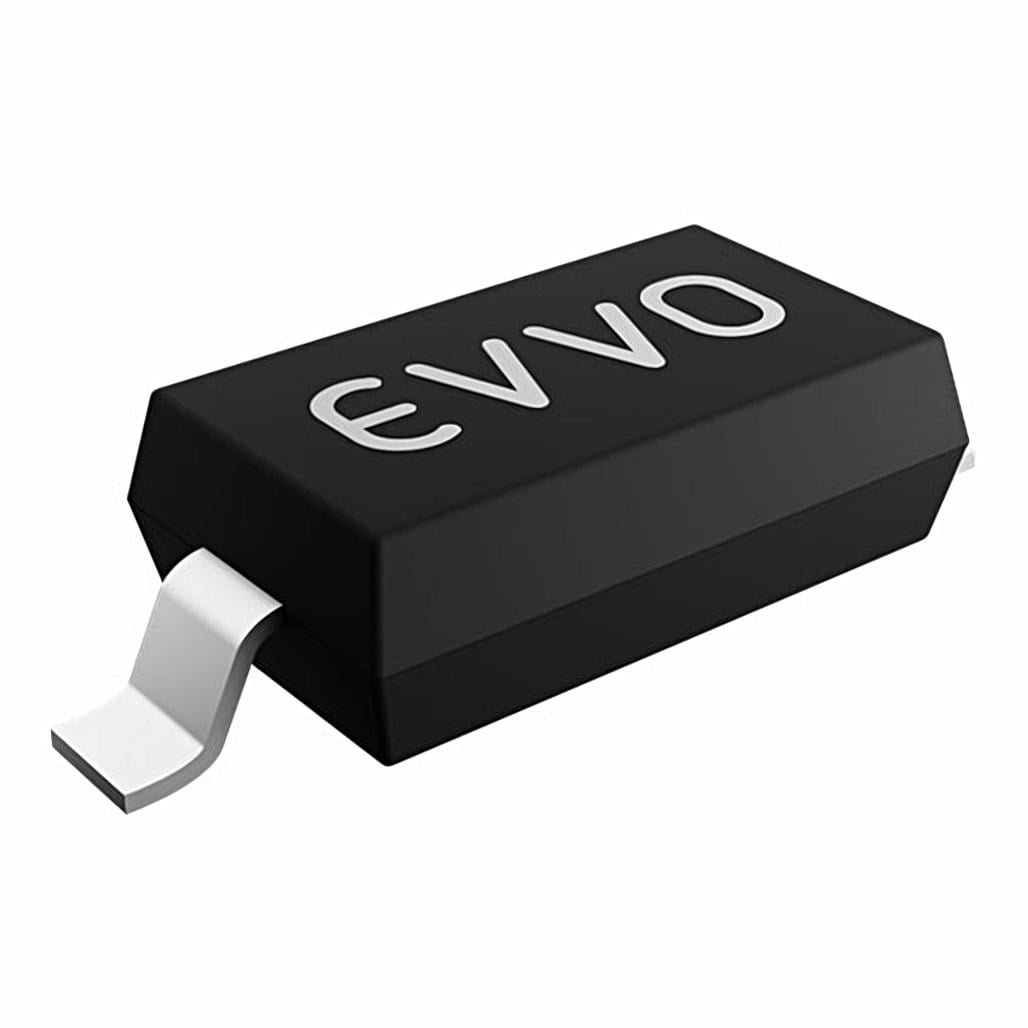

Диод Nexperia PMEG4030ER — диод Шоттки в корпусе SOD-123W для поверхностного монтажа. Конструкция с одним переходом обеспечивает малые габариты (2,6×1,7×1,0 мм) и быстрые переходные процессы. Максимальное обратное напряжение составляет 40 В, что позволяет использовать компонент в стандартных низковольтных системах со скромным запасом по напряжению. Средний прямой ток рассчитан на 3 А, что определяет применение в силовых цепях средней мощности.
Прямое напряжение варьируется в зависимости от протекающего тока: при 0,1 А составляет около 295 мВ, при 1 А возрастает до 380 мВ, а при максимальном токе 3 А достигает 460 мВ. Это означает заметное рассеивание энергии при высоких токах, требующее учёта в расчётах теплового баланса. Обратный ток в номинале остаётся низким — не более 5 мкА при 10 В, что характерно для Шоттки и обеспечивает минимальные потери утечки в режиме выключения.
Корпус допускает рассеивание мощности 0,57 Вт на стандартной плате FR4, но при использовании керамической основы и расширенного катодного контакта может рассеять до 1,8 Вт. Рабочий диапазон −55…+150 °C охватывает промышленные условия с повышенной температурой. Диод предназначен для применения в выпрямительных цепях, DC-DC преобразователях, источниках питания и схемах защиты от обратной полярности.
Основные характеристики
Диод Шоттки 40 В / 3 А, корпус SOD-123W, прямое напряжение 295–460 мВ, обратный ток до 5 мкА. Рассеиваемая мощность 0,57–1,8 Вт в зависимости от конструкции печатной платы, рабочий диапазон −55…+150 °C.
Где применяется
- Выпрямление низковольтного переменного тока: преобразование сетевого или трансформаторного напряжения в постоянное
- DC-DC преобразователи: синхронные и несинхронные топологии с высокой частотой коммутации
- Системы импульсного питания: снижение потерь энергии благодаря низкому прямому напряжению
- Защита от обратной полярности: предотвращение повреждения схемы при неправильном подключении источника
