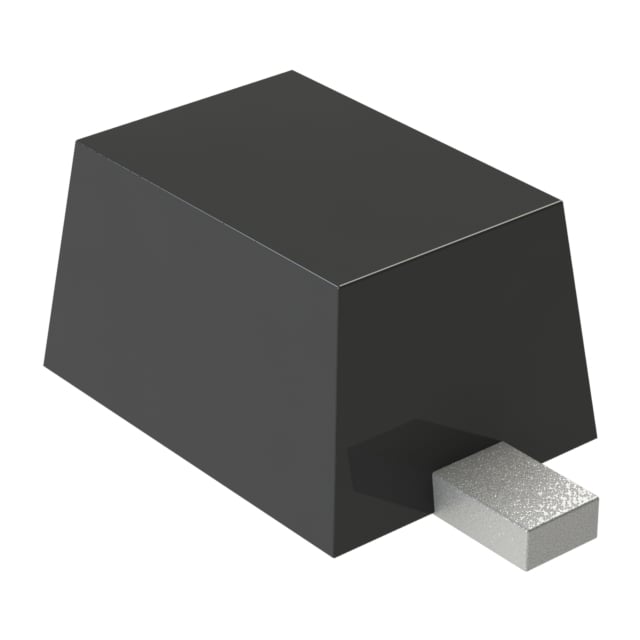

Диод Nexperia BAT760 — это диод Шоттки для высокочастотных схем коммутации и выпрямления сигналов малой мощности. Компонент работает при обратном напряжении до 20 В и прямом токе до 1 А, выполнен в компактном корпусе SOD323 (Micromelf) для поверхностного монтажа.
Основное достоинство диода Шоттки — низкое прямое падение напряжения, которое составляет 480 мВ в типичном случае и не превышает 550 мВ в максимальном. Это означает минимальные потери мощности при проведении тока и отсутствие необходимости в отводе тепла от корпуса в маломощных приложениях. Обратный ток при напряжении 15 В не превышает 10 мкА в типичном случае, что позволяет использовать диод в высокоомных цепях и схемах с малыми утечками.
Емкость диода в открытом состоянии около 19 пФ типично и максимум 25 пФ обеспечивает высокую скорость переключения — собственная резонансная частота начинается с нескольких сотен мегагерц. Диод сохраняет работоспособность в диапазоне температур от −65 до +125 °C.
Основные характеристики
Обратное напряжение 20 В с прямым током 1 А и низким падением напряжения 480 мВ (типично) при малой емкости 19 пФ позволяет применять диод в высокочастотных цепях коммутации, обратная ток при 15 В не превышает 10 мкА в типичном случае, что обеспечивает чистоту сигнала в аналоговых схемах.
Где применяется
- Защита от обратной полярности: диод параллельно входному разъему источника питания для защиты схемы от неправильного подключения
- DC/DC-преобразователи: обратный диод в силовых трактах импульсных преобразователей напряжения
- Высокочастотные переключатели: коммутация маломощных нагрузок на частотах сотни мегагерц и выше
- Схемы выпрямления сигналов: демодуляция радиочастотных сигналов и детектирование высокочастотных импульсов
