Диод Nexperia 1PS76SB21 — малосигнальный диод Шоттки для высокоскоростной коммутации и защиты цепей. Обратное напряжение 40 В, прямой ток 200 мА при прямом напряжении 550 мВ. Характерная особенность диода Шоттки — низкое прямое напряжение (300 мВ при 10 мА) и быстрое восстановление, что делает его эффективным в импульсных приложениях с высокой частотой коммутации.

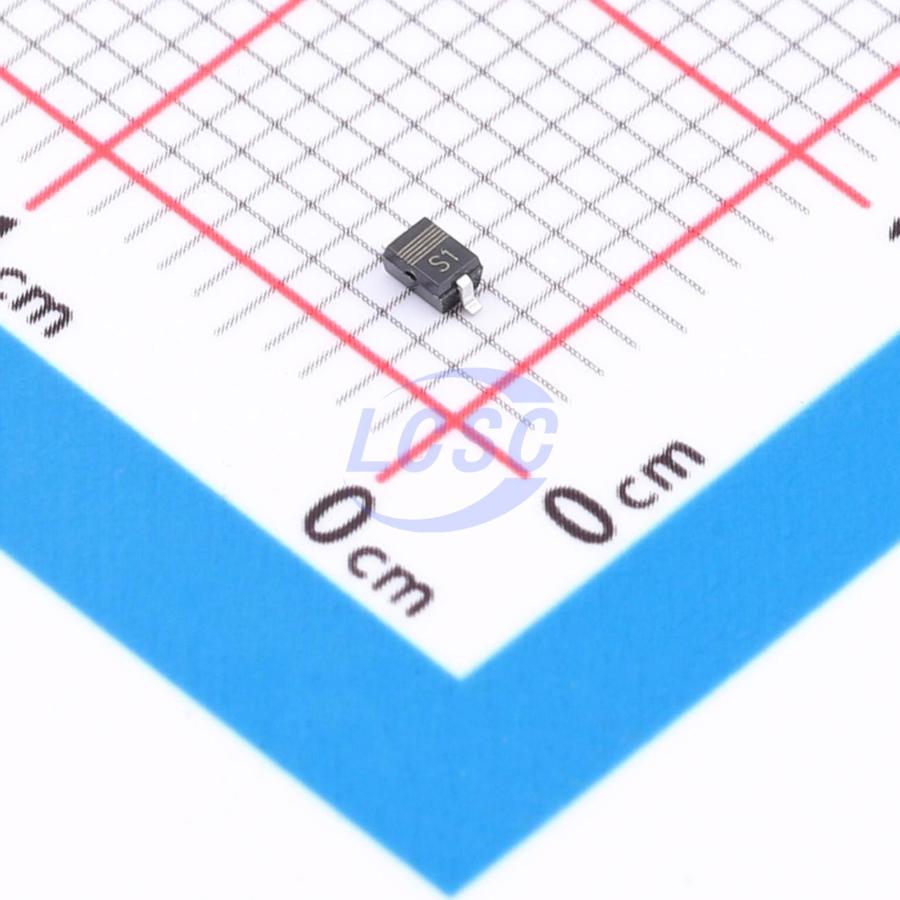

Корпус SOD-323 — поверхностный монтаж, один из самых компактных трёхвыводных стандартов (примерно 2 мм в длину). Обратная ёмкость 40–50 пФ низка, благодаря чему диод используется в цепях с чувствительностью к паразитной ёмкости. Непрерывный обратный ток при 75 В, 25 °C составляет 15 мкА; при превышении температуры он возрастает (3 мА при 100 °C).
Диапазон рабочих температур −65…+150 °C, максимальная температура перехода 125 °C. Для защиты от перегрева при пиковых токах служит ограничение неповторяющегося импульсного тока на уровне 1 А.
Основные характеристики
Диод Шоттки 40 В, 200 мА, прямое напряжение 550 мВ, обратный ток 15 мкА, ёмкость 40 пФ. Низкое прямое напряжение и минимальное восстановление для скоростной коммутации.
Где применяется
- Выпрямители импульсных источников: замена кремниевых диодов для снижения потерь
- Защита входов: зажим перенапряжения и обратная полярность в портативных устройствах
- Высокочастотная коммутация: логические цепи и миксеры в РЧ-тактах
- Ограничители напряжения: фиксация уровней сигнала в аналоговых схемах
