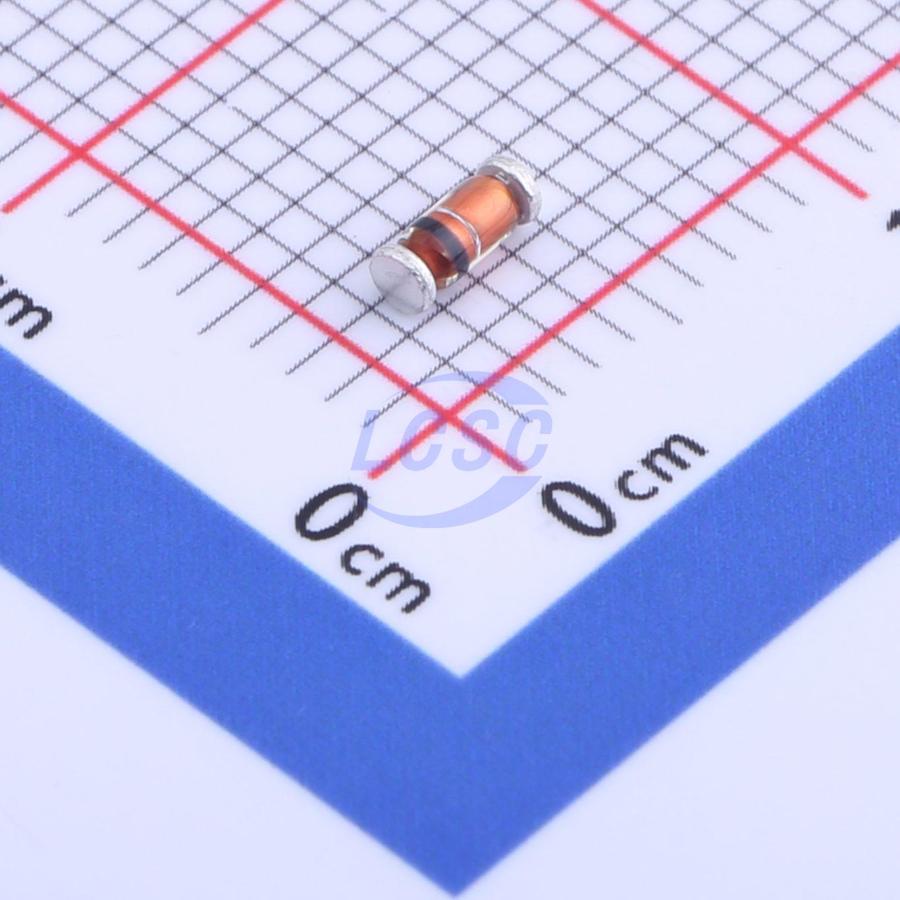

Стабилитрон Nexperia BZV55-B7V5,115 — полупроводниковый диод стабилизации напряжения в миниатюрном корпусе MINI-MELF (DO-213AC, SOD-80) для поверхностного монтажа. Номинальное напряжение стабилизации 7,5 вольта с допуском ±2 процента. Компонент применяется в цепях защиты от перенапряжения, в опорных источниках и в делителях напряжения, где требуется стабильное эталонное напряжение.
Рабочий диапазон температур от минус 65 до плюс 200 градусов Цельсия — расширенный и подходит для приложений с экстремальными условиями. Максимальный импеданс (динамическое сопротивление) 15 ом обеспечивает хорошую стабилизацию при изменении нагрузочного тока. Обратный ток утечки при напряжении 5 вольт составляет максимум 1 микроампер, что означает низкое потребление неработающей цепи. Прямое напряжение на стабилитроне при прямом токе 10 миллиампер не превышает 900 милливольт.
Миниатюрный корпус MINI-MELF позволяет разместить компонент в компактных схемах без увеличения размеров платы. Надёжность паяного соединения обеспечивается тонкими никелевыми выводами с хорошей смачиваемостью припоем.
Основные характеристики
Напряжение стабилизации 7,5 В, допуск ±2%, корпус MINI-MELF (DO-213AC). Импеданс 15 Ом, обратный ток утечки при 5 В — до 1 мкА. Диапазон рабочих температур от −65 до +200 °C.
Где применяется
- Защита входов микроконтроллеров: ограничение перенапряжений от переходных процессов
- Опорные источники: стабилизация напряжения для аналоговых схем и компараторов
- Делители напряжения: получение промежуточных уровней напряжения в логических цепях
- Промышленная электроника: защита датчиков и входов АЦП от импульсных помех
Для выбора нужного количества, согласования с вашей схемой и определения сроков поставки обратитесь к специалистам компании. Заявку отправьте на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
