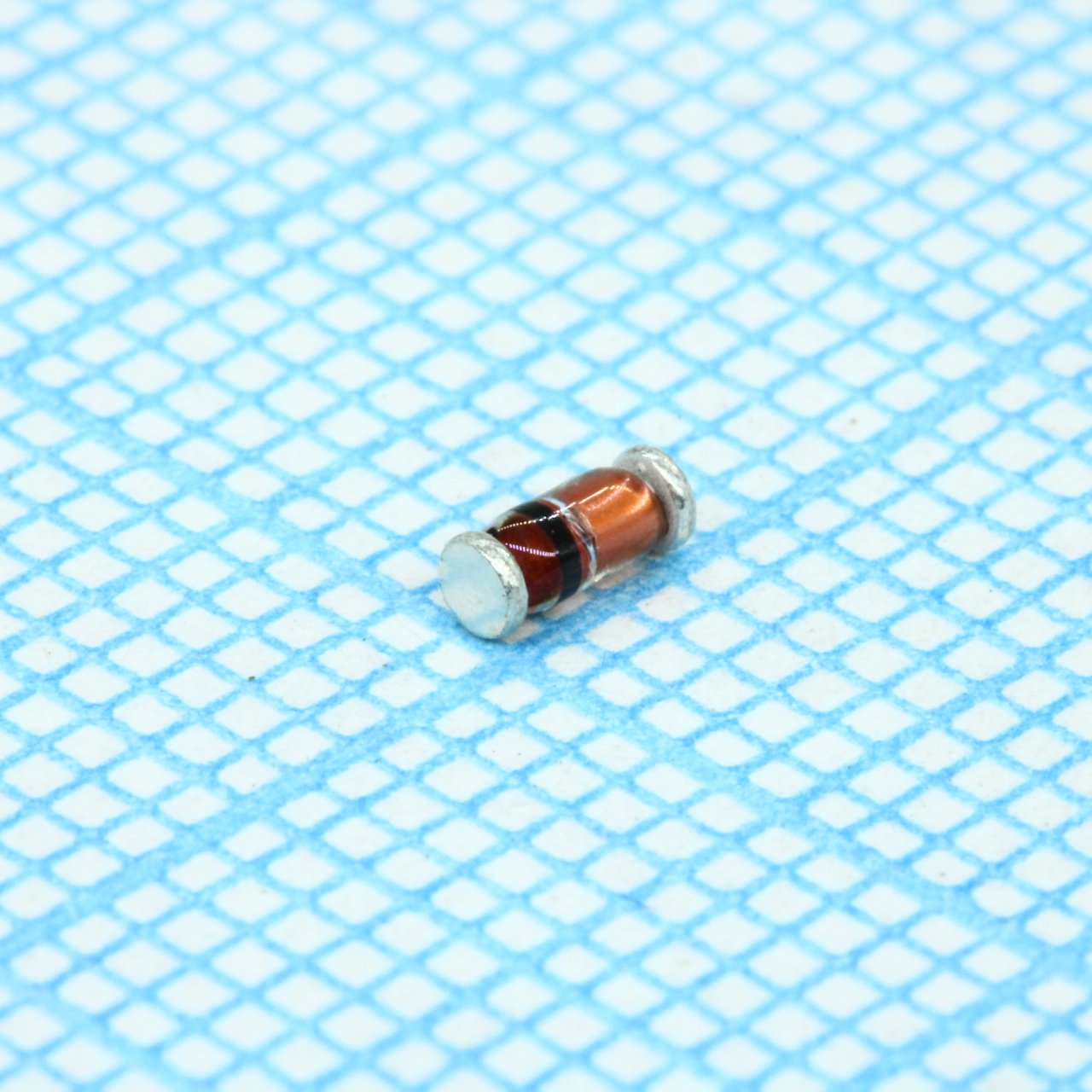

Стабилитрон Nexperia BZV55-B12,115 — маломощный кремниевый диод Зенера с номинальным напряжением стабилизации 12 В и допустимой рассеиваемой мощностью 0,5 Вт. Компонент выпускается в миниатюрном стеклянном корпусе SOD80C для поверхностного монтажа и предназначен для формирования опорного напряжения или ограничения перенапряжения в маломощных цепях.
Диод работает в области обратного пробоя: при превышении напряжения 12 В через переход начинает протекать ток, ограничивающий дальнейший рост напряжения на нагрузке. Благодаря небольшой допустимой мощности компонент применяется там, где ток стабилизации невелик — в измерительных цепях, цепях смещения и узлах защиты входов от кратковременных выбросов напряжения.
Корпус SOD80C — один из самых компактных корпусов для дискретных диодов, рассчитанный на монтаж поверхностного типа (SMD). Такое исполнение позволяет устанавливать компонент на платы с высокой плотностью монтажа автоматическим способом, без ручной формовки выводов и без дополнительного места на плате под традиционный выводной корпус.
Расширенный диапазон рабочих температур — от -65 до +200 °C — допускает применение стабилитрона в условиях, где плата нагревается сильнее обычного, например рядом с силовыми компонентами или в оборудовании с термоциклированием. При этом реальный тепловой режим самого перехода нужно определять с учётом допустимой мощности 0,5 Вт и условий теплоотвода на плате.
Основные характеристики
- Производитель: Nexperia
- Обозначение: BZV55-B12,115
- Напряжение стабилизации: 12 В
- Рассеиваемая мощность: 0,5 Вт
- Корпус: SOD80C
- Тип монтажа: SMD
- Диапазон рабочих температур: от -65 до +200 °C
Где применяется
- Источники опорного напряжения: формирование стабильного напряжения смещения в измерительных и аналоговых узлах
- Защита входов: ограничение кратковременных выбросов напряжения на входах маломощных цепей
- Бытовая и промышленная электроника: узлы с ограниченным местом на плате, где важен минимальный размер компонента
- Оборудование с широким температурным диапазоном: устройства, работающие рядом с источниками тепла или при переменных внешних условиях
