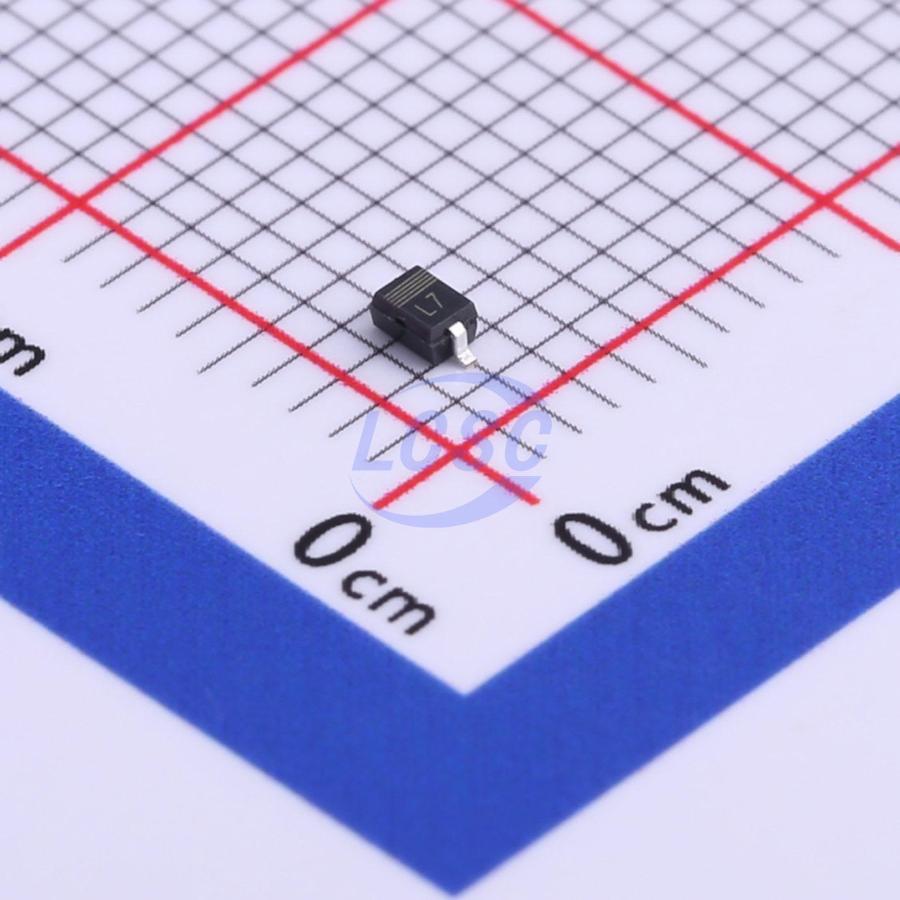

Стабилитрон, Nexperia, BZX384-B10 — маломощный кремниевый стабилитрон на номинальное напряжение стабилизации 10 В, выполненный в компактном корпусе для поверхностного монтажа SOD-323. Маркировка на корпусе — L7.
Напряжение стабилизации нормируется в диапазоне от 9,8 В (минимум) до 10,2 В (максимум рабочего напряжения) с допуском ±2%. Дифференциальное сопротивление составляет 8 Ом типовое при токе 1 мА и 50 Ом типовое при токе 5 мА, не превышая соответственно 20 Ом и 150 Ом — чем ниже это сопротивление, тем стабильнее напряжение при изменении тока нагрузки.
Ток утечки в обратном направлении при испытательном напряжении 7 В в типовом случае не превышает 0,2 мкА. Ёмкость перехода — 8 пФ типовая, не более 90 пФ. Прямое напряжение при токе 10 мА не превышает 0,9 В, при токе 100 мА — не более 1,1 В.
Стабилитрон выдерживает неповторяющийся импульсный обратный ток до 3,0 А и неповторяющуюся импульсную обратную мощность до 40 Вт, что даёт запас прочности при кратковременных выбросах напряжения в цепи, например при коммутации индуктивной нагрузки.
Максимальная рассеиваемая мощность — 300 мВт, максимальный прямой ток — 250 мА. Температурный коэффициент напряжения стабилизации лежит в пределах от 4,5 до 6,4 мВ/К. Компонент сохраняет работоспособность в диапазоне температур от -65 до +150°C, этот же диапазон указан для температуры перехода и для температуры хранения.
Основные характеристики
- Номинальное напряжение стабилизации: 10 В
- Допуск: ±2%
- Рабочее напряжение: от 9,8 до 10,2 В
- Корпус: SOD-323
- Маркировка: L7
- Максимальная рассеиваемая мощность: 300 мВт
- Максимальный прямой ток: 250 мА
- Прямое напряжение при 10 мА: не более 0,9 В
- Прямое напряжение при 100 мА: не более 1,1 В
- Дифференциальное сопротивление при 1 мА: 8 Ом тип., не более 20 Ом
- Дифференциальное сопротивление при 5 мА: 50 Ом тип., не более 150 Ом
- Ёмкость перехода: 8 пФ тип., не более 90 пФ
- Ток утечки при 7 В: не более 0,2 мкА тип.
- Неповторяющийся импульсный обратный ток: 3,0 А
- Неповторяющаяся импульсная обратная мощность: 40 Вт
- Температурный коэффициент: от 4,5 до 6,4 мВ/К
- Диапазон рабочих температур: от -65 до +150°C
Где применяется
- Стабилизация напряжения: опорные и вторичные цепи питания в бытовой и промышленной электронике
- Защита от перенапряжения: ограничение выбросов в цепях с индуктивной нагрузкой за счёт запаса по импульсной обратной мощности
- Плотный монтаж: применение на платах с высокой плотностью размещения компонентов благодаря корпусу SOD-323
- Оборудование с расширенным температурным диапазоном: узлы, работающие при температурах от -65 до +150°C
