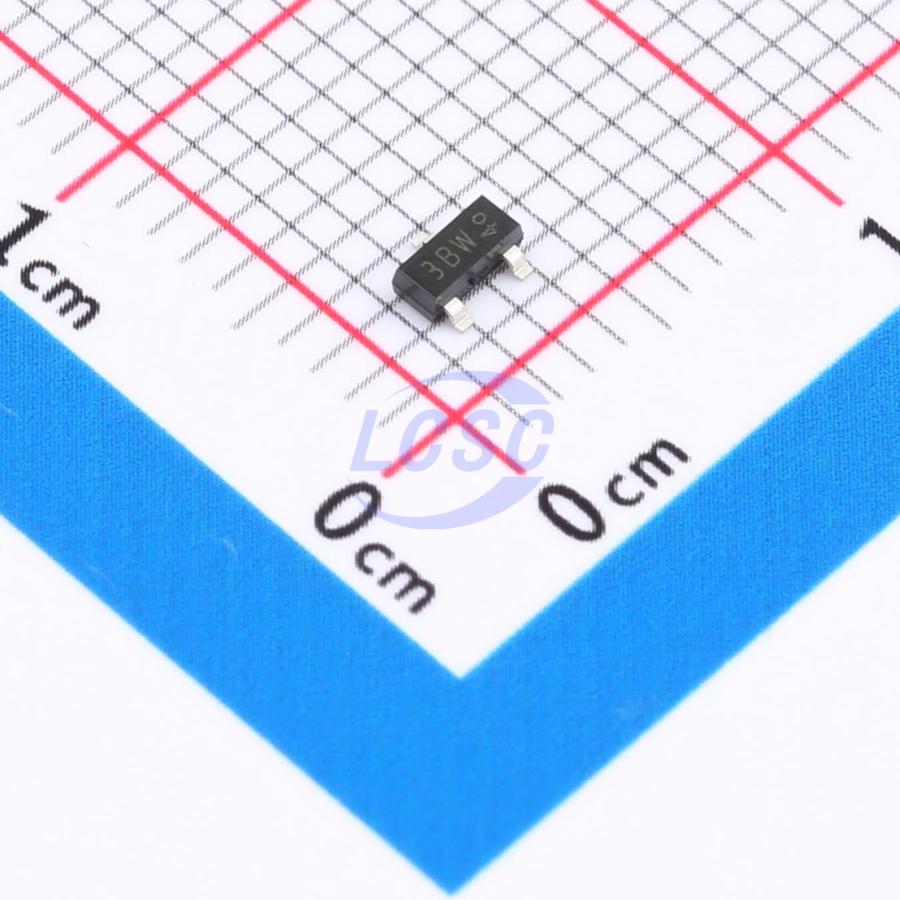

Транзистор Nexperia BC856B,215 — биполярный PNP-транзистор общего назначения в SMD-корпусе SOT23. Рассчитан на максимальное коллекторное напряжение 65 В и ток коллектора до 100 мА при полной рассеиваемой мощности 250 мВт. Коэффициент усиления по току (hFE) находится в диапазоне 220–475 при напряжении коллектор-эмиттер −5 В и токе коллектора −2 мА.
Напряжение база-эмиттер типично составляет −650 мВ, максимальное напряжение база-коллектор достигает −80 В. Время переключения позволяет использовать транзистор в логических схемах до 100 МГц. Диапазон рабочих температур — от −65 °C до +150 °C. Малый размер корпуса (2,9 × 1,3 × 1,0 мм) позволяет монтировать транзистор в плотной компоновке рядом с другими SMD-компонентами. Низкое тепловое сопротивление переход-среда (500 К/Вт) облегчает теплоотвод.
Основные характеристики
PNP-транзистор, напряжение 65 В, ток коллектора до 100 мА, мощность 250 мВт, hFE 220–475, диапазон температур −65…+150 °C. Частота переходов 100 МГц минимум позволяет работать на высоких частотах.
Где применяется
- Усилительные каскады: выходные каскады переменного тока, низкочастотные усилители
- Коммутационные схемы: ключи в логических схемах, управление нагрузками
- Источники тока: схемы зеркала тока, регуляторы напряжения
- Сигнальные тракты: входные каскады микрофонных предусилителей, буферные каскады
