Транзистор Nexperia BC856B — биполярный PNP-транзистор кремниевый, предназначенный для работы в управляющих схемах и усилителях сигналов низких уровней. Номинальное напряжение между коллектором и эмиттером достигает 65 В, что обеспечивает применение в цепях питания напряжением до десятков вольт. Номинальный ток коллектора 0.1 А при максимально допустимом токе до 200 мА указывает на возможность переключения средних нагрузок и работы с сигналами в диапазоне миллиампер.
Коэффициент усиления по току (hFE) находится в пределах 220–475 при малых токах (2 мА), что позволяет использовать транзистор для усиления слабых сигналов с датчиков и аналоговых интерфейсов. Переходная частота 100 МГц ограничивает верхнюю граничную частоту, однако обеспечивает применение в схемах управления с частотами сигналов вплоть до 10–20 МГц. Напряжение насыщения варьируется в зависимости от условий смещения: при малых токах коллектора (10 мА) оно составляет до 300 мВ в худшем случае, что требует учёта при расчёте логических цепей.

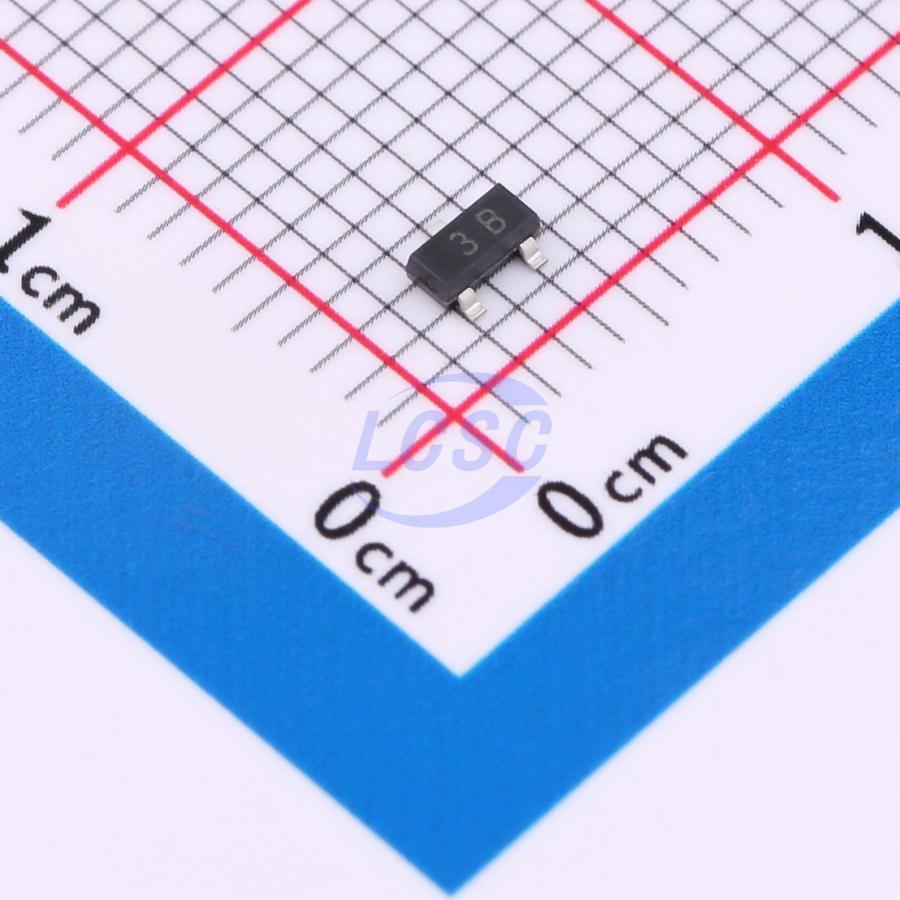

Корпус SOT23 (размер 2.9×1.3×1.0 мм) обеспечивает компактность и удобство в автоматическом монтаже. Компонент сертифицирован по AEC-Q100 для использования в автомобильной электронике, что гарантирует надёжность в диапазоне температур от -65 до +150°C и соответствие требованиям производителей. Максимальное тепловое сопротивление между переходом и средой 500 К/В означает, что при мощности 0.25 Вт повышение температуры перехода над окружающей средой составит примерно 125°C без радиатора.
Основные характеристики
PNP-транзистор, напряжение коллектор-эмиттер 65 В, максимальный ток коллектора 0.1 А, рассеиваемая мощность 0.25 Вт. Коэффициент усиления 220–475, переходная частота 100 МГц, корпус SOT23 (3 вывода), рабочие температуры от -65 до +150°C.
Где применяется
- Предусилители сигналов: в цепях сбора данных с датчиков высокого импеданса и согласования с АЦП
- Ключи управления нагрузками: коммутация светодиодов, реле и маломощных электромагнитных элементов
- Дополнительные пары транзисторов: в составе каскадов Дарлингтона и дифференциальных усилителей для повышения коэффициента усиления
- Буферные каскады: согласование уровней сигнала между узлами схемы и развязка от нагрузки
