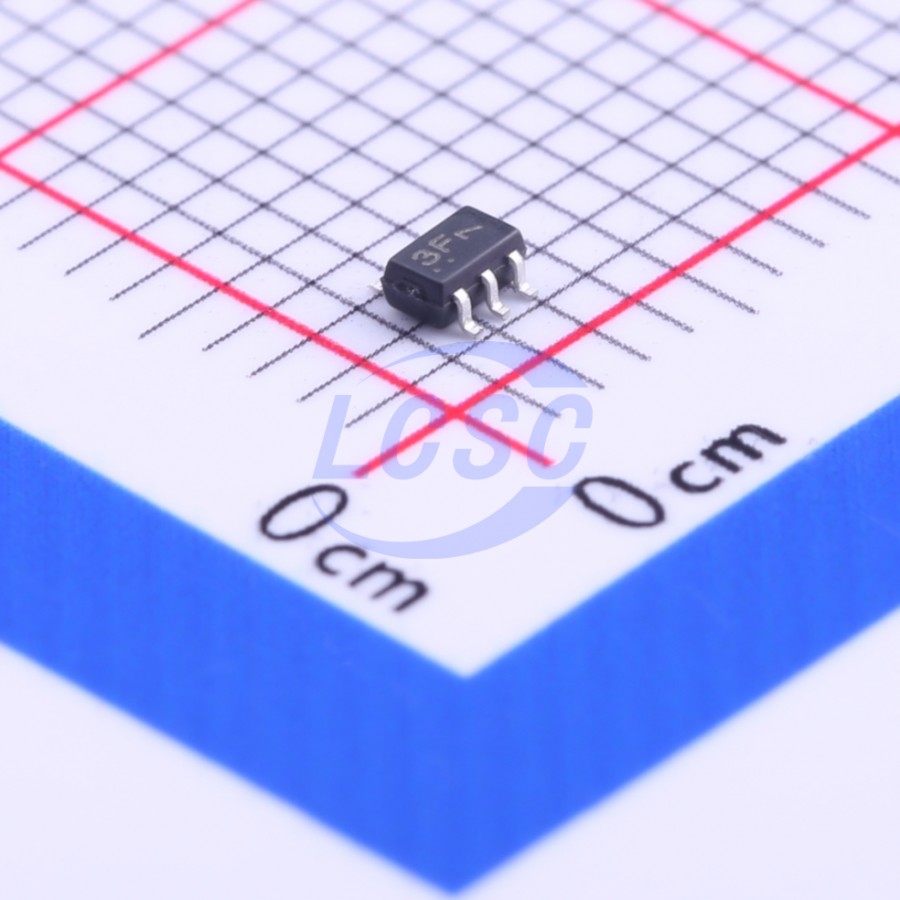

Транзистор Nexperia BC857BDW1T1G представляет собой пару биполярных PNP-транзисторов, выполненных на одном кристалле и заключённых в общий миниатюрный корпус. Такое сдвоенное исполнение избавляет от подбора двух отдельных приборов с близкими параметрами: оба транзистора пары изготовлены в едином технологическом цикле, поэтому их характеристики согласованы между собой. Это делает компонент удобным для дифференциальных каскадов, токовых зеркал и парных усилительных ступеней, где важна идентичность плеч схемы.
Каждый из двух транзисторов рассчитан на напряжение коллектор-эмиттер -45 В и коллектор-база -50 В, переход эмиттер-база выдерживает -5 В. Пиковый ток коллектора достигает -200 мА, в непрерывном режиме допускается -100 мА. Коэффициент усиления по току лежит в диапазоне от 220 до 475, типовое значение — 290, а граничная частота усиления по току составляет 100 МГц. Такое сочетание позволяет использовать транзистор как в ключевых схемах, так и в линейных усилительных каскадах слабых сигналов.
Напряжения насыщения переходов невелики: -0.75 В для база-эмиттер и -0.65 В для коллектор-эмиттер, что снижает потери на открытом транзисторе в режиме ключа. Рассеиваемая мощность ограничена 250 мВт на один транзистор пары и 380 мВт суммарно на корпус, термосопротивление переход-среда — 328 °C/Вт, поэтому при плотном монтаже стоит учитывать отвод тепла через контактные площадки платы. Диапазон рабочих температур перехода и хранения — от -55 до +150 °C.
Корпус SOT-363/SC-88 предназначен для поверхностного монтажа и занимает минимум места на плате при шести выводах на два транзистора. Изделие изготовлено по бессвинцовой технологии, без содержания галогенов и бромированных антипиренов, соответствует требованиям RoHS. Отдельное исполнение квалифицировано по стандарту AEC-Q101 с поддержкой PPAP, что подтверждает пригодность для автомобильной электроники с повышенными требованиями к стабильности параметров.
Основные характеристики
- Полярность: PNP
- Конфигурация: сдвоенный транзистор в одном корпусе
- Напряжение коллектор-эмиттер (Vceo): -45 В
- Напряжение коллектор-база (Vcbo): -50 В
- Напряжение эмиттер-база (Vebo): -5 В
- Пиковый ток коллектора: -200 мА
- Непрерывный ток коллектора: -100 мА
- Коэффициент усиления по току, тип.: 290
- Коэффициент усиления по току, мин.: 220
- Коэффициент усиления по току, макс.: 475
- Граничная частота усиления: 100 МГц
- Выходная ёмкость: 4.5 пФ
- Напряжение насыщения база-эмиттер: -0.75 В
- Напряжение насыщения коллектор-эмиттер: -0.65 В
- Рассеиваемая мощность на транзистор: 250 мВт
- Суммарная рассеиваемая мощность корпуса: 380 мВт
- Термосопротивление переход-среда: 328 °C/Вт
- Диапазон температур перехода и хранения: от -55 до +150 °C
- Корпус: SOT-363/SC-88
- Тип монтажа: SMD
- Автомобильная квалификация: AEC-Q101, PPAP Capable
Где применяется
- Ключевые каскады: коммутация слабых сигналов и питания низковольтных узлов
- Дифференциальные и парные каскады: токовые зеркала, дифференциальные усилители, где важна идентичность двух плеч
- Плотный SMD-монтаж: компактные платы с ограниченным местом под компоненты
- Автомобильная электроника: узлы с требованием квалификации по AEC-Q101
