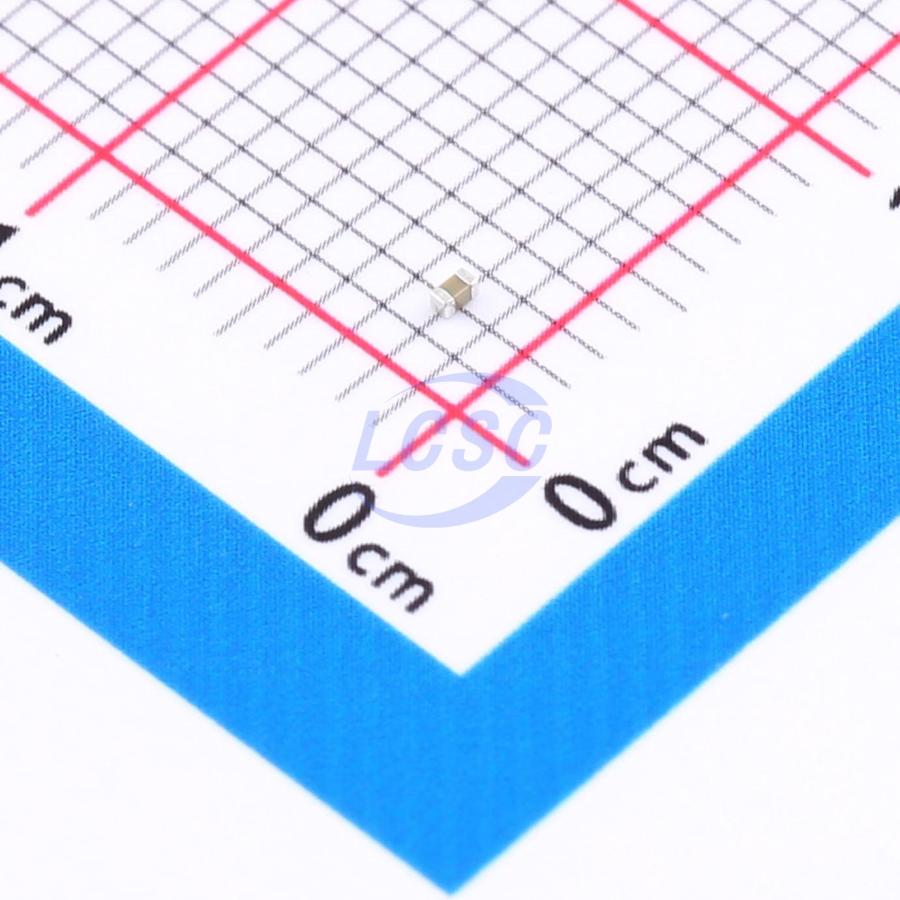

Конденсатор Murata SMD Murata GRM155R60J105KE19D — керамический многослойный конденсатор (MLCC) ёмкостью 1 мкФ, выполненный в корпусе типоразмера 0402 для поверхностного монтажа. Компонент относится к серии GRM и построен на диэлектрике класса X5R, который обеспечивает более высокую удельную ёмкость по сравнению с диэлектриками класса C0G или NP0 при сохранении приемлемой температурной стабильности.
Номинальное напряжение конденсатора — 6,3 В, допуск по ёмкости — 10%. Такое сочетание параметров типично для развязывающих конденсаторов в низковольтных цифровых цепях, где основная задача — сгладить пульсации питания рядом с выводами микросхемы, а не выдерживать высокое напряжение.
Рабочий температурный диапазон компонента — от -55°C до +85°C. В пределах этого диапазона ёмкость конденсатора с диэлектриком X5R может отклоняться от номинала сильнее, чем у конденсаторов класса C0G, поэтому для прецизионных времязадающих цепей такой конденсатор не подходит — его область применения — развязка и фильтрация, где точность ёмкости некритична.
Корпус 0402 с размерами по длине 1,0 мм, ширине 0,5 мм и высоте 0,5 мм относится к числу самых компактных для монтируемых на поверхность керамических конденсаторов и применяется там, где плотность размещения компонентов на плате имеет значение — в портативной электронике, модулях связи, платах с большим количеством цепей развязки.
Основные характеристики
- Ёмкость: 1 мкФ
- Допуск: 10%
- Номинальное напряжение: 6,3 В
- Диэлектрик: X5R
- Корпус: 0402 (1,0×0,5×0,5 мм)
- Монтаж: SMD
- Рабочий температурный диапазон: от -55°C до +85°C
- Серия: GRM
Где применяется
- Развязка по питанию: установка рядом с выводами питания микросхем для подавления высокочастотных пульсаций.
- Фильтрация низковольтных цепей: сглаживание помех в цепях с напряжением до 6,3 В.
- Портативная электроника: плотный монтаж в компактных устройствах с ограниченной площадью платы.
- Модули связи: развязка по питанию радиочастотных и цифровых узлов на одной плате.
Специалисты Азияторга подберут конденсатор под конкретную схему, предложат аналог при отсутствии позиции на складе и рассчитают срок поставки из Китая. Заявку можно отправить на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
