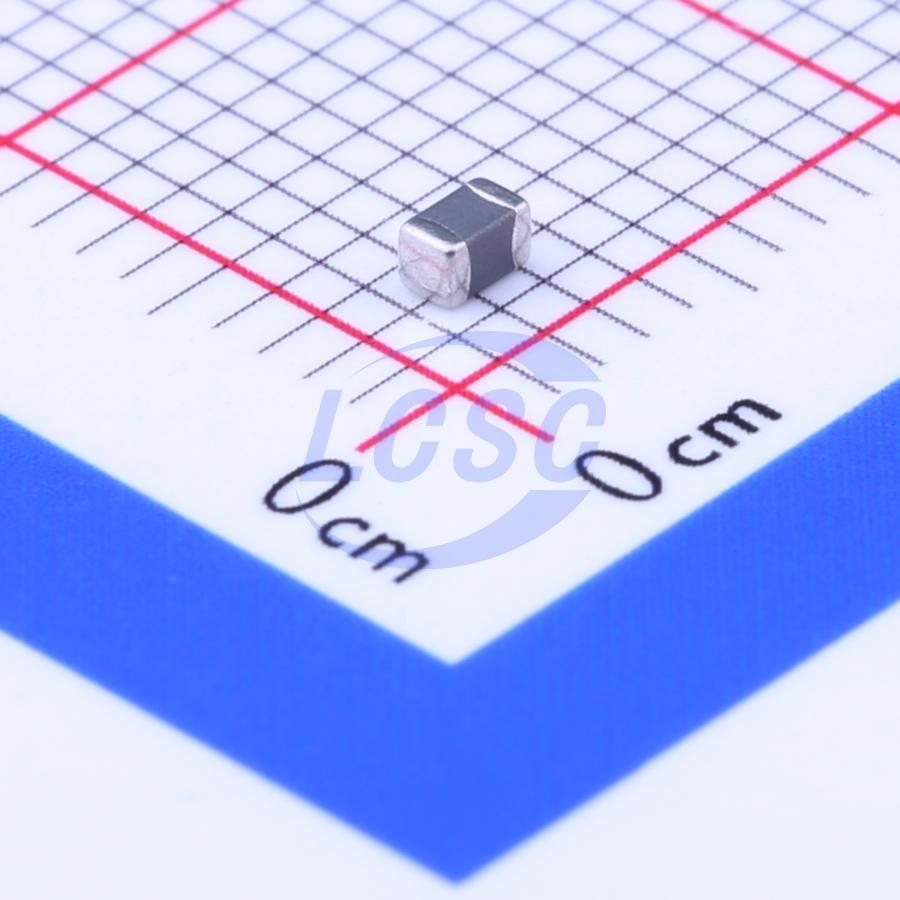

Конденсатор Murata LQM21FN100N00L — дроссель (SMD-индуктивность) серии LQM21FN_00 для поверхностного монтажа. Несмотря на название позиции в каталоге, по документации это катушка индуктивности с ферритовыми выводными электродами, а не конденсатор: изделие ограничивает пульсации тока в цепи питания за счёт индуктивного сопротивления, а не накапливает заряд.
Индуктивность компонента — 10 мкГн с допуском ±30%. Такой широкий допуск типичен для дросселей общего назначения и означает, что точное значение индуктивности в партии может отличаться от номинала почти на треть — для фильтрации питания это не критично, а вот для частотозадающих и резонансных цепей компонент не подходит. Номинальный ток через дроссель — 60 мА, сопротивление по постоянному току — 0.50 Ом с тем же допуском ±30%, собственная резонансная частота — не менее 15 МГц.
Корпус выполнен по типоразмеру 0805 (серия LQM21): длина 2.0 мм, ширина и высота по 1.25 мм, каждый размер с допуском ±0.2 мм, масса одной детали — 0.016 г. Диапазон рабочих температур — от -40°C до +85°C, диапазон температур хранения — от -55°C до +125°C, что соответствует коммерческому классу электроники.
Отдельно производитель оговаривает, что для применений повышенной ответственности — авиационной и космической техники, подводного оборудования, транспорта, дорожной сигнализации — использование компонента требует отдельного согласования. Поставляется дроссель на катушках по 3000 шт., что рассчитано на автоматизированный монтаж партиями, а не на штучный отбор.
Основные характеристики
- Производитель: Murata
- Серия: LQM21FN_00
- Индуктивность: 10 мкГн, допуск ±30%
- Номинальный ток: 60 мА
- Сопротивление по постоянному току: 0.50 Ом ±30%
- Собственная резонансная частота: не менее 15 МГц
- Размеры: 2.0 × 1.25 × 1.25 мм, масса 0.016 г
- Диапазон рабочих температур: от -40°C до +85°C
- Диапазон температур хранения: от -55°C до +125°C
- Монтаж: SMD, катушка по 3000 шт.
Где применяется
- Фильтрация питания: подавление высокочастотных помех в цепях питания портативной и бытовой электроники при токе нагрузки до 60 мА.
- Компактные платы: миниатюрный корпус 0805 позволяет размещать дроссель на плотно скомпонованных платах без потери свободного места.
- Серийный монтаж: упаковка катушками по 3000 шт. рассчитана на автоматическую установку на конвейере.
- Ответственные применения: использование в авиационной, космической, транспортной технике возможно только после согласования с производителем.
