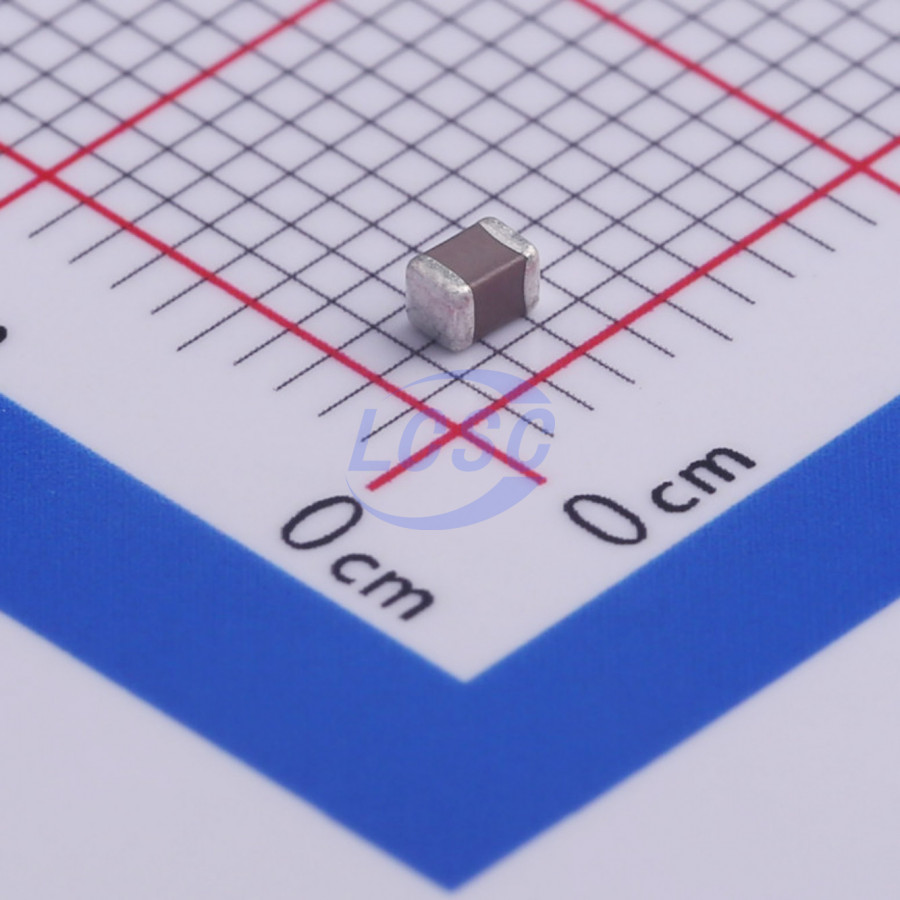

Конденсатор Murata GRM21BC81C226ME44L — керамический многослойный конденсатор серии GRM для поверхностного монтажа в корпусе 0805 (в метрическом обозначении 2012 M). Номинальная ёмкость равна 22 мкФ при номинальном постоянном напряжении 16 В. Для габарита 0805 это высокая ёмкость, поэтому деталь часто ставят там, где место на плате ограничено.
Температурная характеристика соответствует классу X6S по стандарту EIA. Рабочий диапазон составляет от -55 °C до 105 °C, а изменение ёмкости в этом диапазоне не выходит за ±22 %. Допуск по ёмкости при нормальных условиях равен ±20 %. По верхней границе температуры эта версия выигрывает у конденсаторов класса X5R, которые рассчитаны до 85 °C. Она лучше подходит для плат, которые работают рядом с источниками тепла.
Размеры корпуса: длина 2.0 ±0.2 мм, ширина 1.25 ±0.2 мм, толщина 1.25 ±0.2 мм. Размер внешних выводов находится в пределах от 0.2 до 0.7 мм, минимальное расстояние между ними — 0.7 мм. Масса одного конденсатора составляет 23 мг, масса катушки — 118 г. Низкое эквивалентное последовательное сопротивление позволяет использовать конденсатор в цепях с заметными импульсными токами.
При выборе нужно учитывать запас по напряжению. Для керамики этого типа ёмкость под постоянным смещением падает, и при напряжении, близком к 16 В, реальная ёмкость будет заметно ниже номинальной. Если питающая шина работает на пределе, стоит рассмотреть исполнение с более высоким напряжением.
Основные характеристики
- Производитель: Murata
- Серия: GRM
- Ёмкость: 22 мкФ
- Допуск по ёмкости: ±20 %
- Номинальное напряжение: 16 В постоянного тока
- Температурная характеристика: X6S (EIA), изменение ёмкости ±22 %
- Рабочий диапазон температур: от -55 °C до 105 °C
- Корпус: 0805 (2012 M), поверхностный монтаж
- Размеры: 2.0 × 1.25 × 1.25 мм, допуск ±0.2 мм
- Масса: 23 мг на деталь, 118 г на катушку
Где применяется
- Фильтры питания: входные и выходные цепи преобразователей напряжения на шинах до 16 В.
- Развязка по постоянному току: накопление заряда рядом с процессорами и интерфейсными микросхемами.
- Сглаживающие цепи: подавление пульсаций в портативных устройствах с ограниченным объёмом платы.
- Промышленная электроника: узлы, где температура платы доходит до 105 °C.
