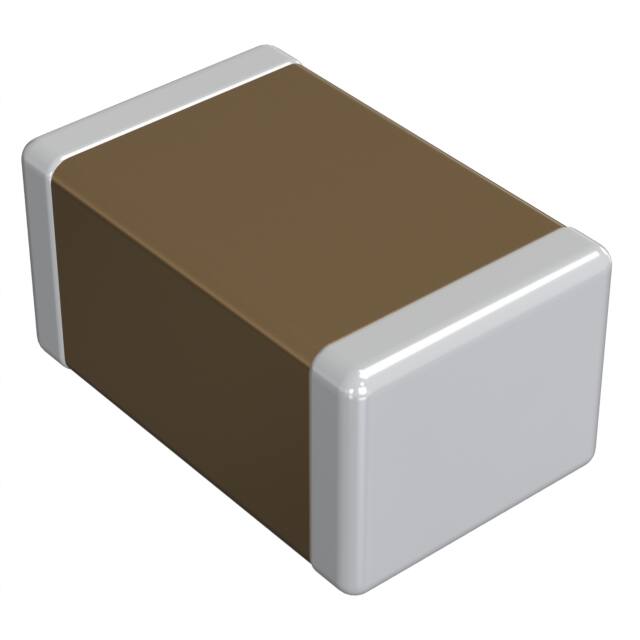

Конденсатор Murata GRM188Z71C475KE21D — многослойный керамический конденсатор в типоразмере 0603, емкостью 4,7 мкФ и номинальным напряжением 16 В. Диэлектрический материал X7R обеспечивает стабильность емкости в диапазоне рабочих температур от минус 55 до плюс 125°C с изменением не более чем на ±15% от номинального значения. Допуск емкости ±10% указывает на типичный разброс характеристик при производстве.
Максимальное испытательное напряжение составляет 250% от номинального, то есть 40 В, что обеспечивает запас по надежности. Коэффициент рассеяния энергии (тангенс угла потерь) не превышает 0,1 на частоте 1 кГц. Сопротивление изоляции более 50 Ом·Ф определяет характеристики утечки тока при хранении и длительной работе. Упаковка конденсаторов осуществляется на катушках диаметром 180 мм (4000 штук) и 330 мм (10000 штук) для автоматической установки.
Рекомендуемая температура пайки 245±5°C, температура сопротивления припойного тепла 270±5°C. Конденсатор выдерживает стандартные испытания на влагостойкость и термоудар. Применяется в цепях развязки и фильтрации источников питания, в аналоговых и цифровых схемах бытовой и промышленной электроники, где требуется емкость в диапазоне микрофарад при низких напряжениях питания.
Основные характеристики
Многослойный керамический конденсатор 4,7 мкФ ±10% в корпусе 0603, номинальное напряжение 16 В. Диэлектрик X7R, коэффициент рассеяния ≤0,1, рабочий диапазон от минус 55 до плюс 125°C.
Где применяется
- Развязка цепей питания: фильтрация пульсаций и шумов на входах и выходах регуляторов напряжения
- Фильтрация аналоговых сигналов: образует RC-фильтры и фильтры второго порядка с резисторами
- Схемы обратной связи: участие в цепях усилителей, компенсирующих элементах и генераторах
- Портативная и промышленная электроника: надежное хранение энергии в условиях ограниченного питания
