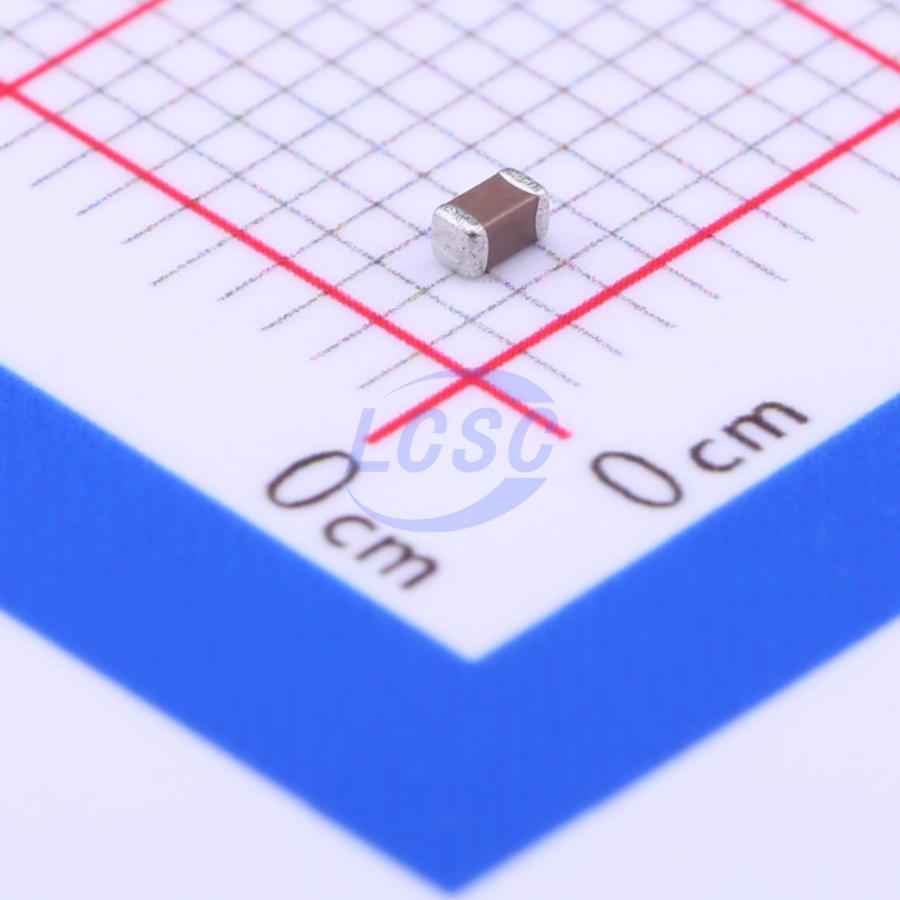

Конденсатор Murata GRM188R61H225KE11D — керамический многослойный конденсатор поверхностного монтажа с емкостью 2,2 мкФ и допуском 10 %. Выполнен в стандартном корпусе 0603 (1,6×0,8×0,8 мм) с диэлектриком X5R, который обеспечивает стабильность емкости в широком диапазоне температур. Компонент рассчитан на номинальное напряжение 50 В постоянного тока. Выводы выполнены с обмоткой, что обеспечивает надежность при механических воздействиях и современных методах пайки.
Конденсатор сохраняет параметры в диапазоне рабочих температур от −55 до +85 °C. Характеристика X5R обеспечивает изменение емкости не более ±15 % от номинального значения в этом диапазоне, что предъявляет требования к выбору схемных параметров в критичных приложениях. Допуск емкости ±10 % требует учета разброса при проектировании. Позиция относится к классу надежности 1 (MSL 1) согласно стандартам влажности при хранении, что позволяет хранить компоненты без строгого контроля условий окружающей среды. Компонент соответствует требованиям RoHS и не содержит веществ, вызывающих озабоченность (SVHC) на дату выпуска.
Основные характеристики
Керамический конденсатор 2,2 мкФ, допуск ±10 %, напряжение 50 В, диэлектрик X5R, рабочий диапазон −55…+85 °C, размер 0603, вывод обмотанный.
Где применяется
- Источники питания: фильтрация и развязка в цепях питания цифровых и аналоговых микросхем
- Импульсные преобразователи: развязка входных и выходных напряжений в DC-DC конвертерах
- Аналоговая электроника: связывающие конденсаторы в усилителях и фильтрах
- Бытовая электроника: фильтрующие элементы в блоках питания телевизоров, мониторов и периферийных устройств
Специалисты компании помогут выбрать конденсатор нужной емкости и номинального напряжения, предложат аналоги других производителей и определят сроки доставки. Заявку направить на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
