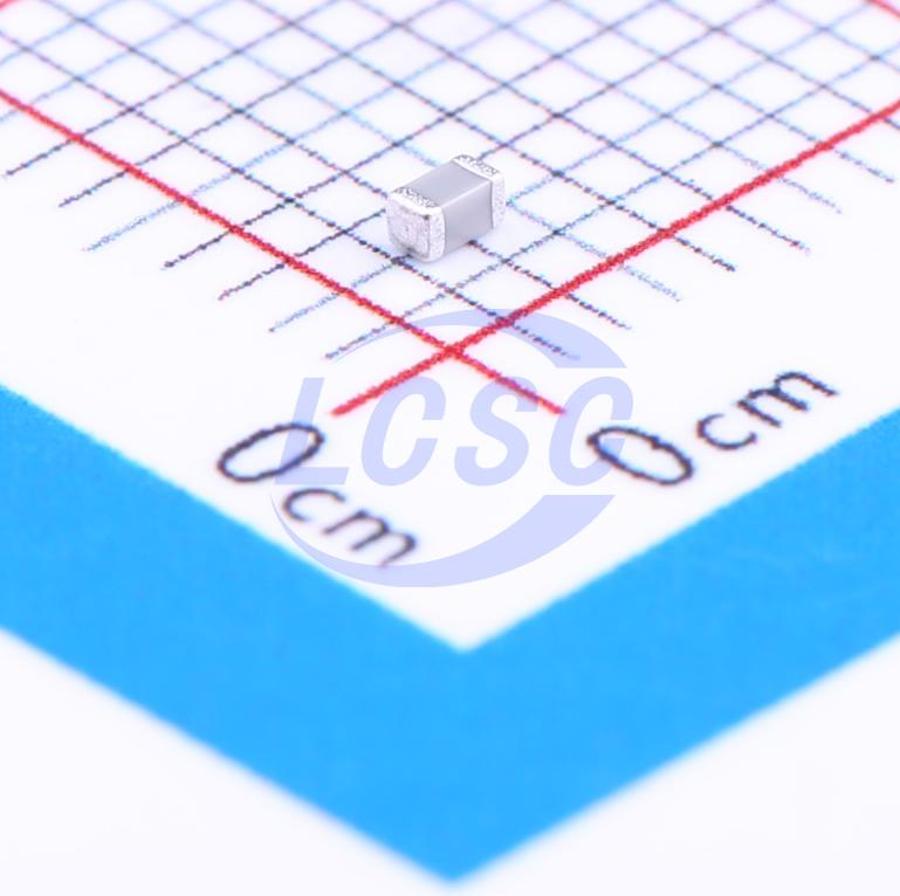

Конденсатор Murata GRM1885C1H103JA01D — керамический многослойный конденсатор (MLCC) в типоразмере 0603, ёмкостью 10 нФ на номинальное напряжение 50 В. Диэлектрик C0G (NP0) обеспечивает линейную и предсказуемую зависимость ёмкости от температуры и напряжения, поэтому компонент применяют там, где важна точность номинала на протяжении всего срока службы, а не только в момент производства платы.
Класс диэлектрика C0G отличается от более распространённых X5R и X7R тем, что ёмкость почти не меняется при нагреве, охлаждении или приложении рабочего напряжения. У данного конденсатора температурный коэффициент составляет 0±30 ppm/°C, а рабочий диапазон температур — от −55 до 125 °C. Такая стабильность важна в схемах, где отклонение ёмкости от расчётного значения сдвигает частоту или искажает форму сигнала.
Допуск ёмкости — ±5%, что для конденсаторов этого класса считается средним показателем точности и достаточно для большинства фильтров и колебательных контуров, но недостаточно для прецизионных времязадающих цепей, где требуется допуск 1% и ниже. Корпус 0603 с размерами 1.6 × 0.8 × 0.8 мм и монтажом на поверхность позволяет размещать конденсатор на плотных платах без дополнительной подготовки посадочного места.
Основные характеристики
- Производитель: Murata
- Диэлектрик: C0G (NP0)
- Ёмкость: 10 нФ (10000 пФ)
- Допуск ёмкости: ±5%
- Номинальное напряжение: 50 В DC
- Корпус: 0603
- Размеры: 1.6 × 0.8 × 0.8 мм
- Монтаж: SMD
- Диапазон рабочих температур: от −55 до 125 °C
- Температурный коэффициент: 0±30 ppm/°C
Где применяется
- Резонансные контуры: стабильная ёмкость C0G сохраняет частоту настройки при изменении температуры
- Фильтры и цепи связи: применяется в высокочастотных трактах, где важна предсказуемая ёмкость без просадки при рабочем напряжении
- Времязадающие RC-цепи: используется в генераторах и таймерах, где уход ёмкости напрямую влияет на период сигнала
- Прецизионные аналоговые схемы: подходит для измерительных и калибровочных узлов, чувствительных к номиналу конденсатора
Специалисты Азияторга подберут конденсатор Murata GRM1885C1H103JA01D под конкретную схему, предложат аналог при необходимости и рассчитают срок поставки из Китая. Заявку можно отправить на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
