Конденсатор Murata GRM155R71H182JA01D — многослойный керамический конденсатор (MLCC) серии GRM с ёмкостью 1800 пФ и номинальным напряжением 50 В. Компонент выполнен на диэлектрике X7R, который сохраняет ёмкость в допустимых пределах во всём рабочем диапазоне температур и подходит для схем общего назначения, где важна стабильность параметров, а не предельная точность.

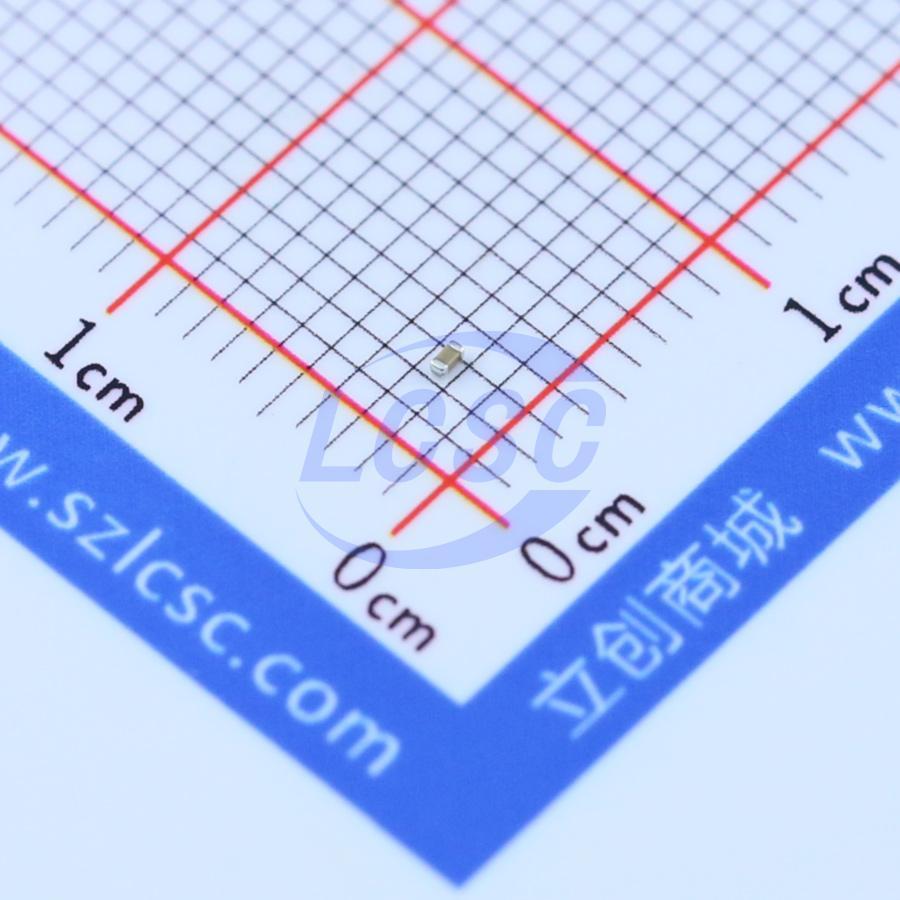

Типоразмер корпуса — 0402, один из самых компактных стандартных корпусов MLCC, применяемых в серийной электронике. Габариты конденсатора составляют 1,0 × 0,5 × 0,5 мм, а монтаж выполняется методом поверхностного монтажа (SMD), что делает компонент пригодным для автоматической установки на плату наравне с другими SMD-элементами той же линейки.
Допуск по ёмкости составляет ±5 %, что позволяет использовать конденсатор там, где отклонение номинала должно укладываться в узкие рамки, например в цепях фильтрации и развязки, чувствительных к разбросу параметров партии. Отклонение ёмкости от температуры для диэлектрика X7R нормировано на уровне ±15 % во всём рабочем диапазоне, поэтому характеристики компонента предсказуемы даже при значительных перепадах температуры платы.
Рабочий диапазон температур конденсатора — от -55 до +125 °C, что перекрывает как бытовой, так и большую часть промышленного температурного диапазона. Это позволяет применять компонент в изделиях, которые эксплуатируются вне помещений или вблизи источников тепла, без дополнительного снижения номинальных характеристик.
Основные характеристики
- Серия: GRM
- Ёмкость: 1800 пФ
- Допуск ёмкости: ±5 %
- Номинальное напряжение: 50 В
- Диэлектрик: X7R
- Температурная стабильность (X7R): ±15 %
- Типоразмер корпуса: 0402
- Размеры: 1,0 × 0,5 × 0,5 мм
- Рабочая температура: от -55 до +125 °C
- Монтаж: поверхностный (SMD)
Где применяется
- Цепи развязки по питанию: подавление высокочастотных помех рядом с выводами питания микросхем
- Фильтрация сигналов: компактные RC- и LC-фильтры в аналоговых и цифровых трактах
- Компактные платы: устройства с плотным монтажом, где корпус 0402 экономит площадь
- Промышленная и автомобильная электроника: узлы с расширенным диапазоном рабочих температур
