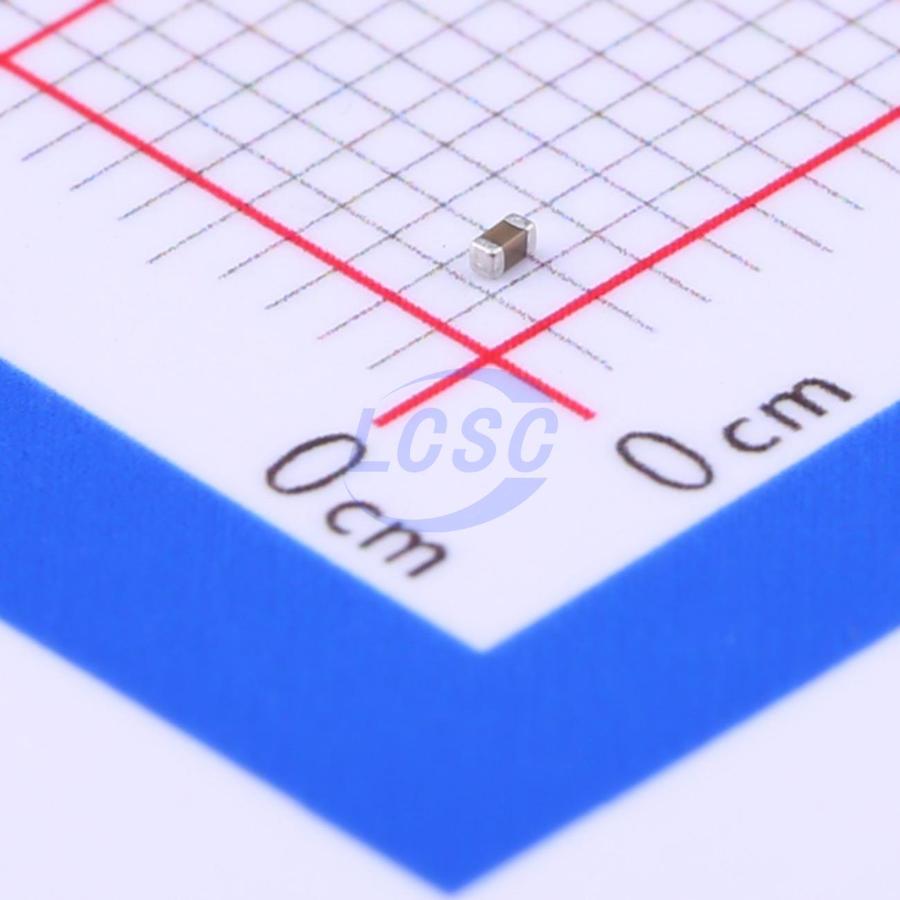

Конденсатор Murata GRM155R71C104KA88D — многослойный керамический чип-конденсатор (MLCC) серии GRM в корпусе 0402 (метрический типоразмер 1005), предназначенный для общих задач развязки и фильтрации по питанию. Номинальная ёмкость компонента — 100 000 пФ (0,1 мкФ) с допуском ±10%, рабочее напряжение — 16 В.
Диэлектрик X7R относится к классу сегнетоэлектрической керамики и обеспечивает компромисс между высокой удельной ёмкостью и приемлемой температурной стабильностью: изменение ёмкости в рабочем диапазоне температур не превышает ±15%. Диапазон рабочих температур компонента — от -55°C до +125°C, что позволяет использовать его как в бытовой, так и в части промышленной аппаратуры.
Корпус конденсатора имеет размеры 1,0×0,5×0,5 мм — длина 1,0 мм, ширина 0,5 мм, высота 0,5 мм. Такой малый типоразмер 0402 применяется там, где плотность монтажа компонентов на плате имеет решающее значение, в первую очередь в мобильных и носимых устройствах. Компонент рассчитан на автоматизированный поверхностный монтаж.
Сочетание номинала 0,1 мкФ и корпуса 0402 характерно для типовых конденсаторов развязки по цепям питания цифровых микросхем, устанавливаемых в непосредственной близости от выводов питания для подавления высокочастотных помех.
Основные характеристики
- Ёмкость: 100 000 пФ (0,1 мкФ)
- Допуск ёмкости: ±10%
- Диэлектрик: X7R
- Номинальное напряжение: 16 В
- Корпус/типоразмер: 0402 (метрический 1005)
- Размеры: 1,0×0,5×0,5 мм
- Диапазон рабочих температур: от -55°C до +125°C
- Изменение ёмкости от температуры: ±15%
- Монтаж: SMD
Где применяется
- Развязка по питанию цифровых микросхем: конденсатор устанавливается рядом с выводами питания для подавления высокочастотных помех
- Компактная мобильная электроника: смартфоны, носимые устройства и другие изделия с плотным монтажом компонентов
- Фильтрация в цепях общего назначения: блокировочные и сглаживающие цепи низковольтной электроники
- Серийные изделия с автоматизированным монтажом: типоразмер и никель-барьерные выводы рассчитаны на массовое поверхностное монтажное производство
