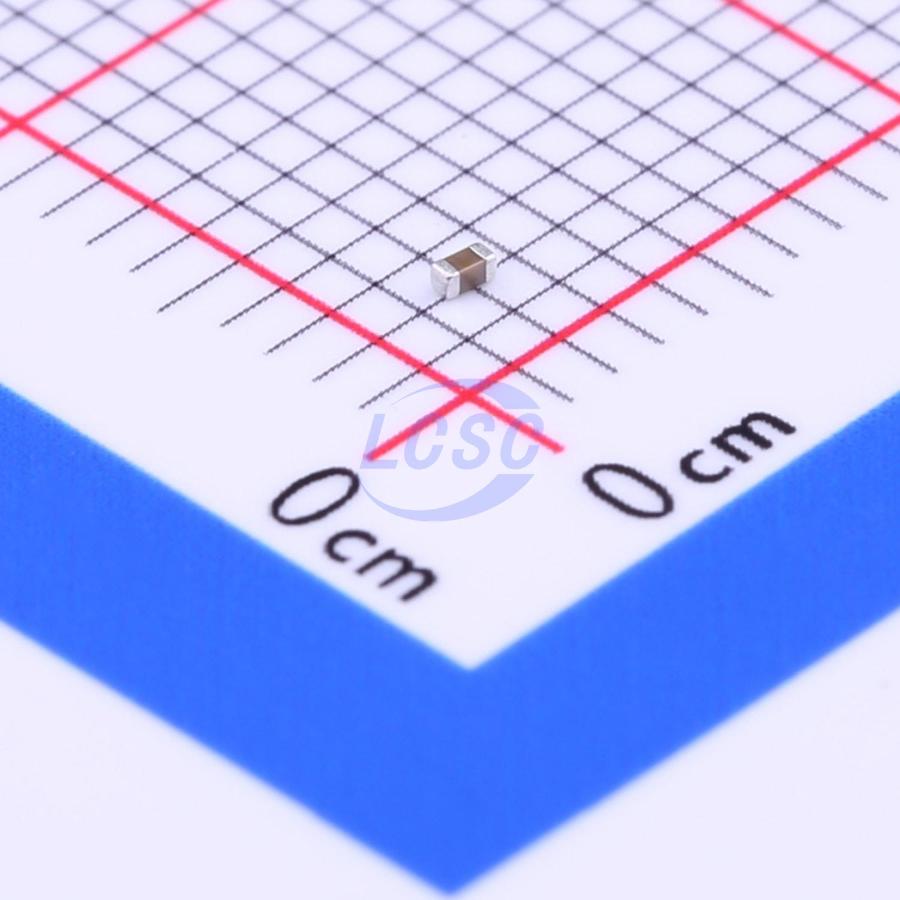

Конденсатор Murata GRM155R71A104KA01D — керамический многослойный конденсатор в корпусе 0402, ориентированный на высокочастотные и плотно интегрированные электронные системы. Номинальная ёмкость 100 нанофарад (0,1 микрофарада) при рабочем напряжении 10 вольт позволяет применять позицию в цепях развязки питания микроконтроллеров, микросхем цифровой логики и аналоговых микросхем с низким уровнем напряжения. Диэлектрик X7R обеспечивает температурную стабильность в диапазоне от минус 55 до плюс 125 градусов Цельсия, допуск на ёмкость составляет ±10 % при номинальных условиях. Физические размеры корпуса 1,0 × 0,5 миллиметра и высота 0,5 миллиметра соответствуют стандарту 0402 (метрическому обозначению 1005) и обеспечивают максимальную плотность размещения на современных печатных платах.
Конденсатор характеризуется низким эквивалентным последовательным сопротивлением благодаря многослойной конструкции диэлектрика и оптимизации геометрии внутренних электродов. Позиция входит в серию GRM, разработанную специально для применения в силовых цепях микроконтроллеров и цифровых сигнальных процессоров нового поколения. Коэффициент температурной нестабильности составляет ±15 % при изменении температуры на весь диапазон от минус 55 до плюс 125 градусов, что близко к типичным значениям для керамических конденсаторов класса 2.
Выводы выполнены из никелевого многослойного покрытия с финишным слоем олова, допускают пайку при температуре 245±5 градусов в течение 3±0,3 секунды. Ёмкость полностью восстанавливается в течение 24 часов после прохождения термического цикла пайки волной припоя или локального прогрева в печи оплавления. Сопротивление изоляции превышает 10000 мегаом, что исключает паразитную проводимость при работе в условиях повышенной влажности. Позиция поставляется на стандартной 7-дюймовой катушке в пластиковой ленте для полностью автоматизированной сборки печатных плат.
Основные характеристики
Конденсатор керамический 0,1 микрофарад на напряжение 10 вольт, корпус 0402, диэлектрик X7R, ±10 % допуск, температурный диапазон минус 55 плюс 125 °C. Компактный размер и низкий импеданс на высоких частотах делают позицию стандартным выбором для локальной развязки в микропроцессорных системах.
Где применяется
- Развязка микроконтроллеров и микросхем логики: локальная фильтрация помех питающего напряжения в цифровых схемах высокой плотности интеграции
- Колебательные контуры и резонансные фильтры: применение в ВЧ-генераторах, фильтрах и согласующих контурах радиочастотных каскадов
- Аналоговые схемы обработки сигналов: развязка и стабилизация питания в операционных усилителях и измерительных каскадах
- Система питания на несколько напряжений: применение параллельно конденсаторам большей ёмкости для расширения полосы подавления помех
