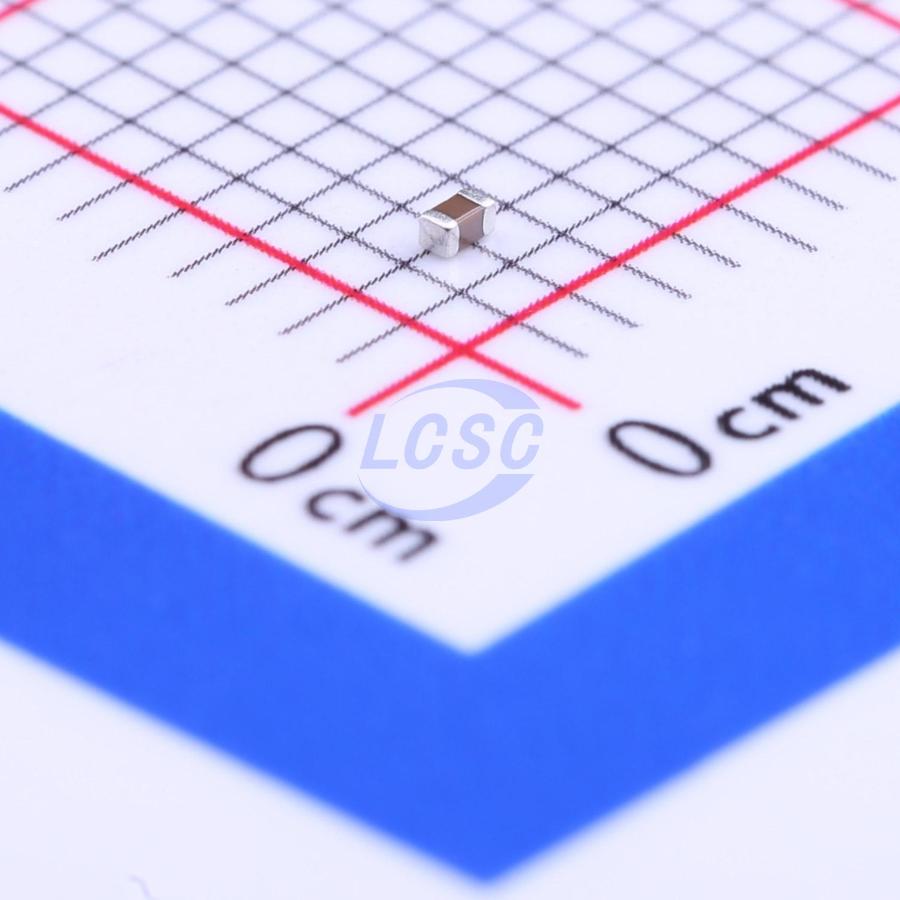

Конденсатор Murata GRM155R61C474KE01D — керамический многослойный конденсатор для поверхностного монтажа серии GRM, типоразмер 0402. Номинальная ёмкость компонента — 0,47 мкФ, что позволяет использовать его в цепях, где требуется заметно больший запас заряда, чем у типовых конденсаторов такого же корпуса с ёмкостью в единицы-десятки нФ. Компонент применяется для развязки цепей питания и сглаживания пульсаций напряжения.
Диэлектрик X5R, использованный в этом исполнении, сочетает повышенную объёмную ёмкость с приемлемой стабильностью параметров при нагреве, что и позволило разместить номинал 0,47 мкФ в корпусе 0402. За счёт этого конденсатор востребован там, где место на плате ограничено, а по электрической схеме нужна ёмкость, обычно свойственная более крупным корпусам.
Номинальное напряжение конденсатора — 16 В, допуск по ёмкости — 10%. Такое сочетание рассчитано на применение в низковольтных цепях питания цифровых и аналоговых узлов — микроконтроллеров, интерфейсных микросхем, модулей связи, — где рабочее напряжение не превышает 5–12 В с учётом запаса.
Конденсатор выполнен для монтажа методом поверхностного оплавления и предназначен для автоматизированной установки на плату. Корпус 0402 обеспечивает совместимость с производственными линиями, рассчитанными на компоненты малого типоразмера, и позволяет использовать конденсатор в изделиях с высокой плотностью размещения элементов — портативной и носимой электронике, компактных модулях управления.
Основные характеристики
- Ёмкость: 0,47 мкФ
- Допуск: 10%
- Номинальное напряжение: 16 В
- Диэлектрик: X5R
- Корпус: 0402
- Монтаж: поверхностный (SMD)
- Серия: GRM
Где применяется
- Цепи питания микроконтроллеров: развязка по низковольтным шинам питания
- Портативная электроника: платы с ограниченным местом под компоненты
- Интерфейсные и коммуникационные модули: сглаживание пульсаций на линиях питания
- Компактные модули управления: применение там, где нужна повышенная ёмкость в малом корпусе
Специалисты «Азияторга» подберут конденсатор Murata GRM155R61C474KE01D под параметры конкретной схемы, предложат аналог при необходимости и рассчитают срок поставки под заказ. Заявку можно направить на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
