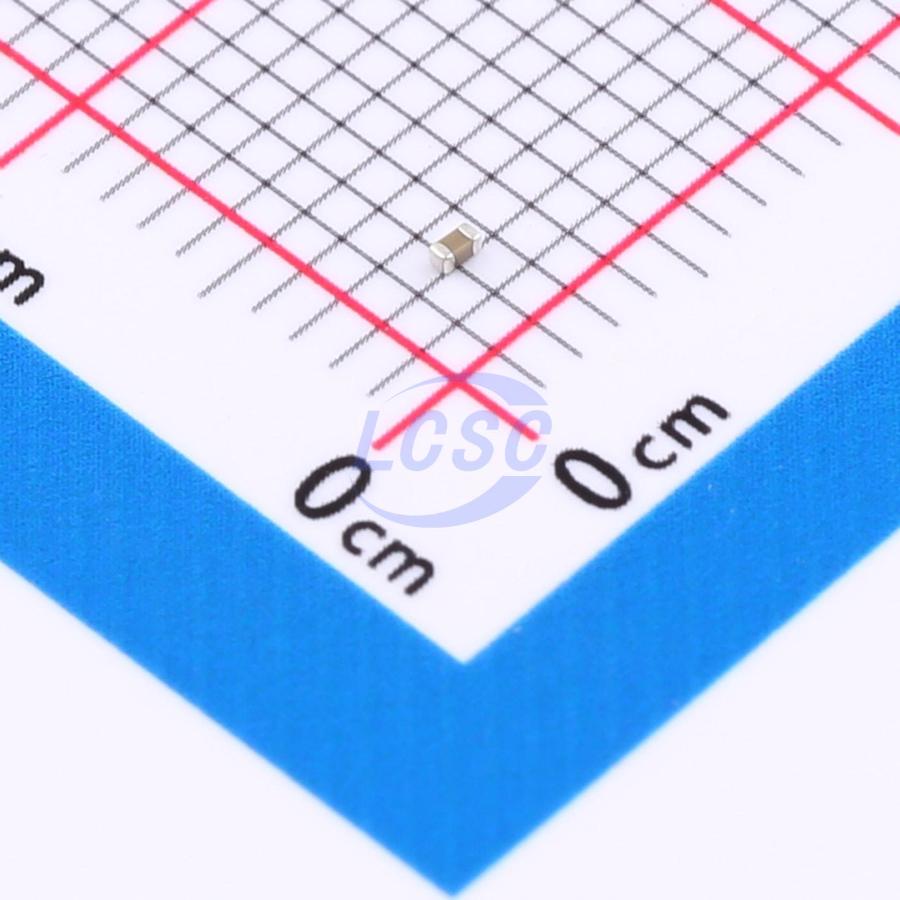

Конденсатор Murata GRM155 GRM155R71H102KA01D — керамический многослойный конденсатор для поверхностного монтажа ёмкостью 1 нФ (1000 пФ) с допуском ±10% и номинальным постоянным напряжением 50 В. Он относится к серии GRM производителя Murata. Конденсатор используется как элемент фильтров, цепей развязки по питанию и межкаскадной связи, где нужна небольшая стабильная ёмкость в малом корпусе.
Диэлектрик относится к классу X7R: изменение ёмкости в рабочем диапазоне температур не превышает ±15%. Кодировка артикула расшифровывается так: 102 — ёмкость 1000 пФ, K — допуск ±10%, 1H — напряжение 50 В, R7 — температурная характеристика. Это даёт запас по стабильности для сигнальных цепей и фильтров, но не заменяет прецизионные конденсаторы с диэлектриком класса C0G там, где ёмкость должна быть неизменной.
Диапазон рабочих температур в данных по позиции указан от −25 до +85 °C. Для керамики X7R обычно приводят более широкий диапазон, поэтому при работе вблизи границ этого интервала значение стоит сверить с документацией на конкретную партию. Размеры корпуса в источниках расходятся: код EIA указывает на типоразмер 0402, а в отдельных строках приведены 0603 и 1,6 × 0,8 мм. Перед проектированием посадочного места проверьте габариты по даташиту.
Как у любой многослойной керамики, у этого конденсатора есть эффект старения ёмкости и некоторая зависимость ёмкости от приложенного напряжения. Для цепей с высокой точностью частоты эти особенности нужно учитывать при расчёте.
Основные характеристики
- Производитель: Murata
- Серия: GRM
- Ёмкость: 1 нФ (1000 пФ)
- Допуск: ±10% (код K)
- Номинальное напряжение: 50 В постоянного тока
- Температурная характеристика: X7R, изменение ёмкости ±15%
- Диапазон рабочих температур: от −25 до +85 °C
- Диэлектрик: керамика, многослойная структура
- Монтаж: поверхностный (SMD)
- Типоразмер: код EIA 0402, в части источников указан 0603
Где применяется
- Развязка по питанию: подавление высокочастотных помех рядом с выводами питания микросхем.
- Фильтры: частотозадающие и сглаживающие цепи в аналоговых и цифровых трактах.
- Связь между каскадами: разделительные цепи в маломощных сигнальных схемах.
- Плотный монтаж: компактные платы, где важен малый типоразмер компонента.
