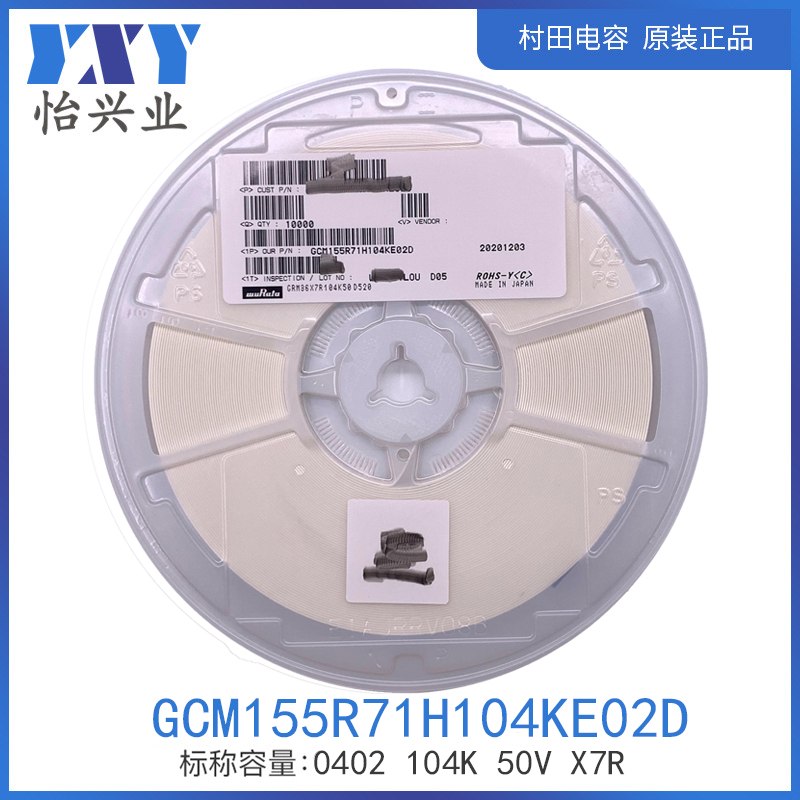

Конденсатор Murata GCM155R71H104KE02D — керамический многослойный конденсатор автомобильного класса качества (Automotive Grade) для поверхностного монтажа. Номинальная ёмкость 0,1 мкФ и рабочее напряжение 50 В делают его пригодным для типовых цепей развязки и фильтрации, а квалификация под требования автомобильной электроники расширяет применение на узлы с повышенными требованиями к надёжности.
Диэлектрик X7R сохраняет ёмкость стабильнее, чем более распространённые в бюджетных решениях классы керамики, во всём рабочем диапазоне температур от -55°C до +125°C. Такой запас по температуре актуален для оборудования, работающего в условиях сильного нагрева платы или размещённого вне помещений с климат-контролем.
Корпус компонента — типоразмер 0402 с длиной 1,0 мм и шириной и высотой по 0,5 мм. Компактные размеры позволяют использовать конденсатор в плотной компоновке при сохранении автомобильного уровня квалификации компонента, что не всегда достижимо у конденсаторов такого малого форм-фактора.
Допуск номинала ёмкости — 10%, что соответствует типовым требованиям для развязывающих и фильтрующих конденсаторов в цифровых и аналоговых цепях. Автомобильная квалификация подразумевает более строгий отбор партий по сравнению с компонентами общего назначения.
Основные характеристики
- Ёмкость: 0,1 мкФ
- Допуск: 10%
- Диэлектрик: X7R
- Номинальное напряжение: 50 В
- Корпус: 0402 (1,0 x 0,5 x 0,5 мм)
- Рабочая температура: от -55°C до +125°C
- Класс качества: Automotive
- Монтаж: SMD
- Серия: GCM
Где применяется
- Автомобильная электроника: блоки управления и датчики с требованием автомобильной квалификации компонентов
- Развязка питания: подавление импульсных помех рядом с выводами микросхем
- Оборудование с расширенным температурным диапазоном: узлы, работающие при высоком нагреве или вне отапливаемых помещений
- Плотная компоновка плат: применение там, где важны и малый размер, и надёжность компонента
