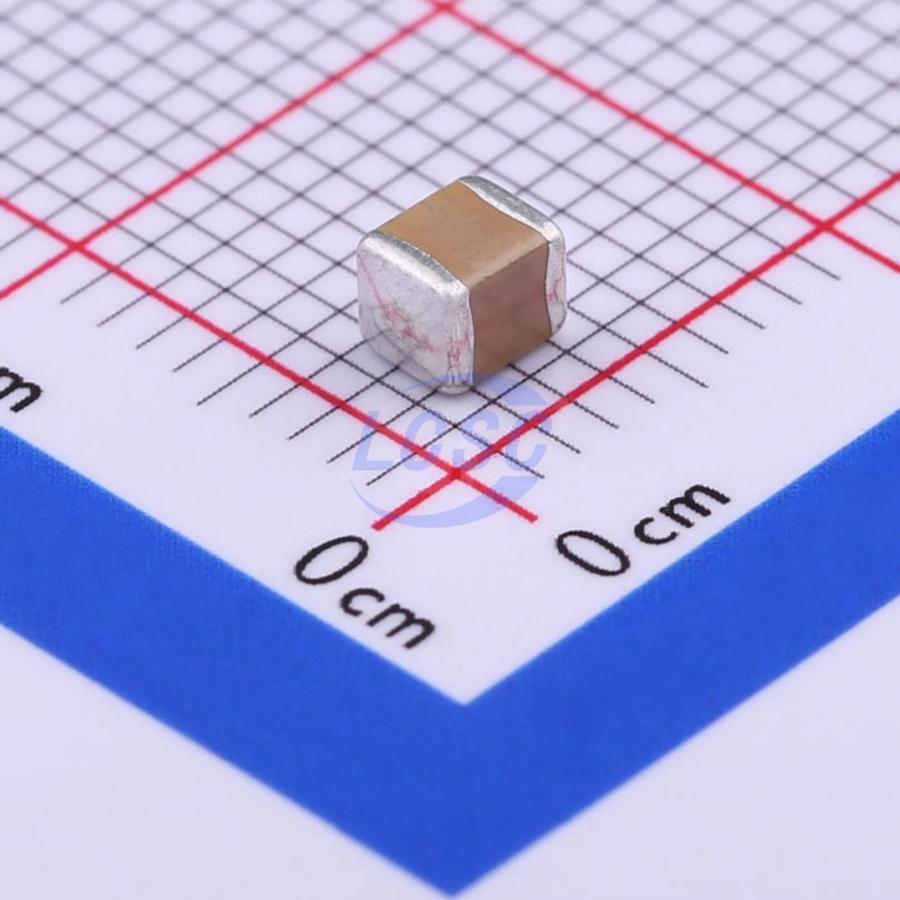

Конденсатор Murata GRM32ER71A476ME15L — многослойный керамический конденсатор ёмкостью 47 мкФ с номинальным напряжением 10 В, типоразмер 1210 (3,2 × 2,5 мм, метрический 3225). Допуск ёмкости ±20 %, диэлектрик X7R. Рабочий диапазон температур от −55 до +125 °C с гарантированным изменением ёмкости не более ±15 % в пределах диапазона. Высота конденсатора 2,5 мм, выводы обёрнуты, никель-олово, соответствие RoHS и галоген-свободность гарантированы.
Диэлектрик X7R обеспечивает стабильность параметров в широком диапазоне температур и напряжений, без нелинейностей и гистерезиса, характерных для диэлектриков Y5V и Z5U. Допуск ±20 % означает, что реальная ёмкость может отличаться от номинала на ±9,4 мкФ. Это приемлемо для развязывающих и фильтрующих приложений, но требует учёта при проектировании схем с точным усилением на конденсаторе. Изменение ёмкости с температурой составляет максимум ±15 % в рабочем диапазоне, что значительно лучше, чем у диэлектриков класса 2 с изменением до ±30 %.
Емкость 47 мкФ при низком номинальном напряжении 10 В предусматривает применение в цепях развязки питания логических микросхем, демпфирования колебаний напряжения на выходах стабилизаторов и фильтрации пульсаций на выходах выпрямителей с выходным напряжением 5–8 В. Типоразмер 1210 обеспечивает баланс между ёмкостью и компактностью, позволяя применять конденсатор вблизи выводов микросхем. Низкое эквивалентное последовательное сопротивление позволяет работать на частотах вплоть до единиц мегагерц.
Конденсаторы Murata серии GRM отличаются надёжностью и широким применением в потребительской и промышленной аппаратуре. Классификация MSL 1 (Moisture Sensitivity Level 1) означает отсутствие чувствительности к влажности при хранении и не требует специальной сушки перед пайкой. Низкая интенсивность отказов гарантирована производителем. Позиция рекомендуется для приложений, где требуется стабильность параметров и надёжность в условиях промышленного производства.
Основные характеристики
Керамический конденсатор 47 мкФ, 10 В, типоразмер 1210, диэлектрик X7R, допуск ±20 %, изменение ёмкости в диапазоне −55…+125 °C не более ±15 %. Низкие потери, пригоден для развязки питания логических микросхем и фильтрации пульсаций выпрямителей.
Где применяется
- Развязка питания цифровых микросхем: применение рядом с выводами питания логических интегральных схем для подавления высокочастотных помех и обеспечения локального резерва заряда
- Фильтрация на выходах стабилизаторов низкого напряжения: использование для сглаживания пульсаций на выходах линейных и импульсных регуляторов с выходным напряжением 5–8 В
- Выпрямители и источники питания: применение в цепях фильтрации после диодных мостов и на входах импульсных регуляторов для уменьшения пульсаций выпрямленного напряжения
- Низковольтные приложения с широким температурным диапазоном: использование в промышленной автоматике и бытовой электронике с рабочими температурами от минусовых до плюсовых значений
