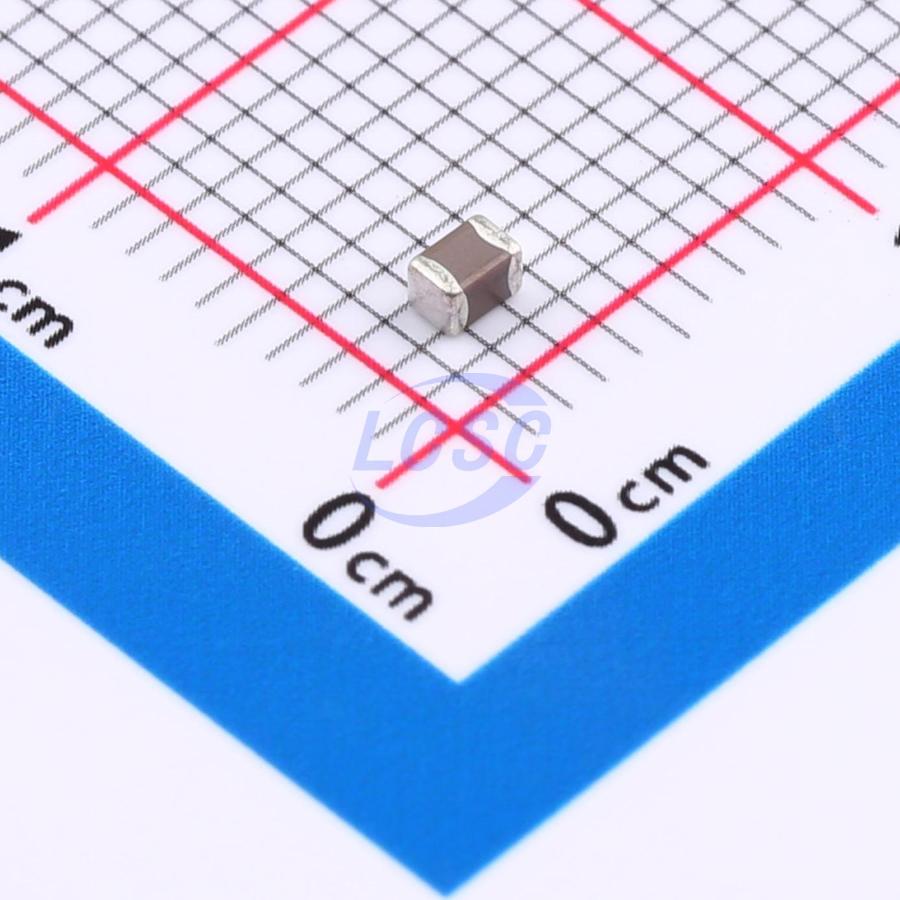

Конденсатор керамический многослойный Murata GRM21BZ71H475ME15L из серии GRM общего назначения. Ёмкость 4,7 мкФ при номинальном напряжении 50 В, исполнение для поверхностного монтажа в типоразмере 0805. Высота корпуса 1,25 мм, выводные электроды покрыты оловом. Такой конденсатор ставят там, где нужна заметная ёмкость на малой площади платы.
Диэлектрик X7R относится ко второму классу. Изменение ёмкости во всём рабочем диапазоне от −55 до +125 °C не выходит за ±15 % относительно значения при 25 °C. Допуск ёмкости по маркировке (код M) составляет ±20 %. Для керамики этого класса характерно и снижение эффективной ёмкости под постоянным напряжением смещения, и небольшое старение со временем. Если запас по ёмкости в схеме мал, её лучше проверять с учётом реального рабочего напряжения.
Низкое эквивалентное последовательное сопротивление делает деталь удобной для развязки и сглаживания пульсаций в цепях питания. Конденсатор ставят рядом с выводами питания микросхем, на входе и выходе импульсных преобразователей и в фильтрах. Для таких задач запас по напряжению 50 В достаточен для шин 12 и 24 В. Позиция поставляется под заказ из Китая, партию можно согласовать под нужный объём.
Основные характеристики
- Производитель: Murata, серия GRM21BZ
- Ёмкость: 4,7 мкФ (код 475)
- Допуск ёмкости: ±20 % (код M)
- Номинальное напряжение: 50 В
- Диэлектрик: X7R, изменение ёмкости ±15 % при опорной температуре 25 °C
- Типоразмер: 0805, SMD
- Высота: 1,25 мм
- Электрод: покрытие оловом
- Рабочая температура: от −55 до +125 °C
Где применяется
- Источники питания: фильтрация на входе и выходе импульсных преобразователей, где важна ёмкость при малой высоте.
- Развязка питания: блокировка шин рядом с микроконтроллерами, памятью и интерфейсными микросхемами.
- Промышленная электроника: модули управления и датчиков с широким температурным диапазоном.
- Портативные устройства: платы, где место ограничено, а ёмкость нужна в единицах микрофарад.
