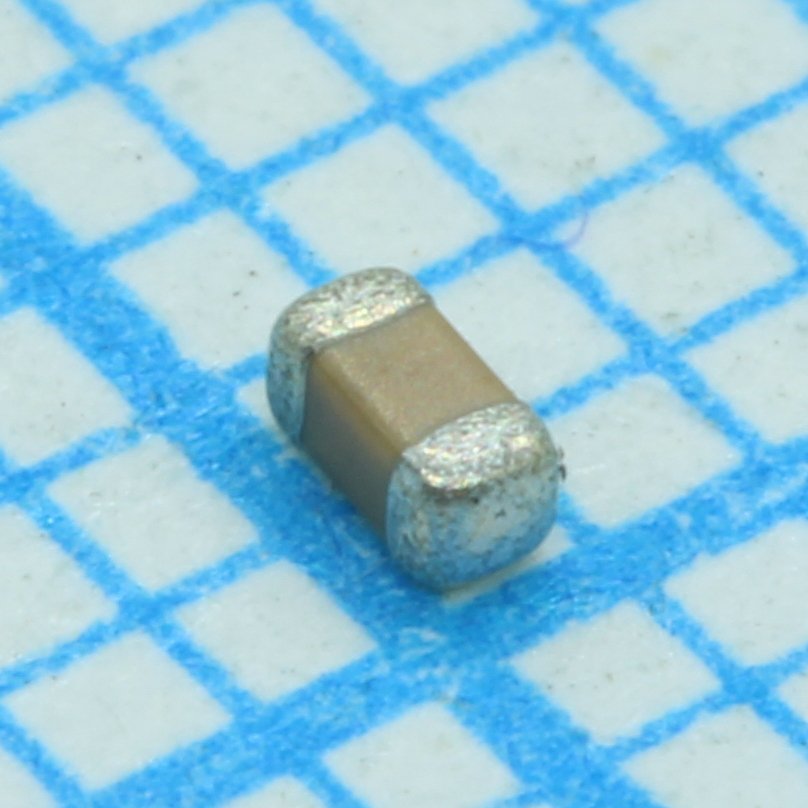

Конденсатор Murata GRM188R60J476ME15D — многослойный керамический чип-конденсатор серии GRM общего назначения, номинальной ёмкостью 47 мкФ и номинальным напряжением 6,3 В. Диэлектрик X5R обеспечивает относительно стабильную ёмкость в рабочем диапазоне температур при сохранении компактного корпуса типоразмера 0603.
Допуск по ёмкости составляет ±20%, а изменение ёмкости в рабочем диапазоне температур — до ±15% от номинала. Такой разброс типичен для диэлектрика X5R и означает, что реальная ёмкость конденсатора в конкретной схеме может заметно отличаться от паспортных 47 мкФ в зависимости от температуры и приложенного напряжения.
Корпус конденсатора имеет размеры 1,6×0,8×0,8 мм. Рабочий диапазон температур — от -55 до +85°C, что покрывает большинство бытовых и промышленных применений, но не рассчитано на экстремальный нагрев, характерный для моторных отсеков или силовой электроники.
Монтаж — поверхностный, пайкой оплавлением, без выводов под сквозное отверстие. Малая высота корпуса (0,8 мм) позволяет устанавливать конденсатор на платах с ограниченным зазором между слоями сборки.
Основные характеристики
- Ёмкость: 47 мкФ
- Номинальное напряжение: 6,3 В
- Допуск ёмкости: ±20%
- Диэлектрик: X5R
- Изменение ёмкости в рабочем диапазоне: ±15%
- Типоразмер корпуса: 0603
- Размеры: 1,6×0,8×0,8 мм
- Диапазон рабочих температур: от -55 до +85°C
- Способ монтажа: SMD
Где применяется
- Фильтрация и сглаживание питания: применяется в цепях по питанию низковольтных схем на 6,3 В и ниже.
- Компактные устройства: типоразмер 0603 и малая высота корпуса подходят для плотного монтажа в портативной электронике.
- Развязка сигнальных цепей: используется как блокировочный конденсатор общего назначения рядом с микросхемами.
- Бытовая и промышленная аппаратура: диапазон температур -55…+85°C соответствует типовым условиям эксплуатации такой техники.
Специалисты Азияторга подберут аналог конденсатора по параметрам и рассчитают срок поставки под заказ из Китая. Заявку можно отправить на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
