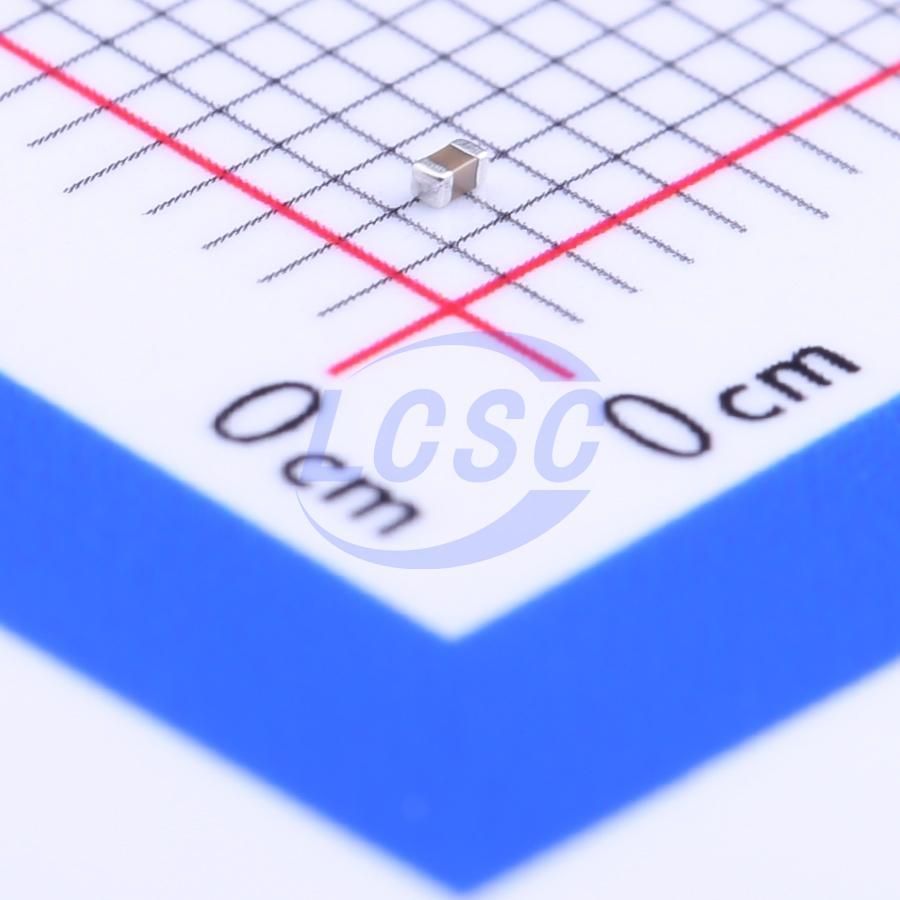

Конденсатор Murata MLCC Murata GRM155R GRM155R71H221KA01D — многослойный керамический конденсатор (MLCC) типоразмера 0402 из серии GRM155 производства Murata. Компонент выполнен для поверхностного монтажа и рассчитан на ёмкость 220 пФ при номинальном напряжении 50 В постоянного тока.
Диэлектрик конденсатора относится к классу X7R: изменение ёмкости от температуры не превышает ±15% от номинала, а сама ёмкость выдерживается в допуске ±10% от заявленного значения. Рабочий диапазон температур — от -55 до +125°C, что позволяет применять компонент в устройствах, эксплуатируемых в широком температурном интервале без резкого сдвига параметров при нагреве или охлаждении.
Размеры корпуса — 1,0 × 0,5 × 0,5 мм, что соответствует стандартному типоразмеру 0402. Такой корпус позволяет размещать конденсатор плотно рядом с активными компонентами и использовать его на платах с высокой плотностью монтажа, где место для пассивных элементов ограничено. Монтаж выполняется по технологии поверхностного монтажа (SMD), без выводов через отверстия.
Основные характеристики
- Ёмкость: 220 пФ
- Допуск ёмкости: ±10%
- Номинальное напряжение: 50 В DC
- Диэлектрик: X7R
- Температурный коэффициент: ±15% в рабочем диапазоне
- Корпус: 0402 (1,0 × 0,5 × 0,5 мм)
- Монтаж: SMD
- Рабочая температура: от -55 до +125°C
- Серия: GRM155
Где применяется
- Цепи развязки по питанию: сглаживание пульсаций напряжения рядом с активными компонентами
- Фильтрация помех: подавление высокочастотных наводок в сигнальных и питающих линиях
- Компактная электроника: платы с высокой плотностью монтажа, где важен малый типоразмер компонента
- Схемы общего назначения: цепи, где не требуется прецизионная ёмкость, но важна стабильность при нагреве
