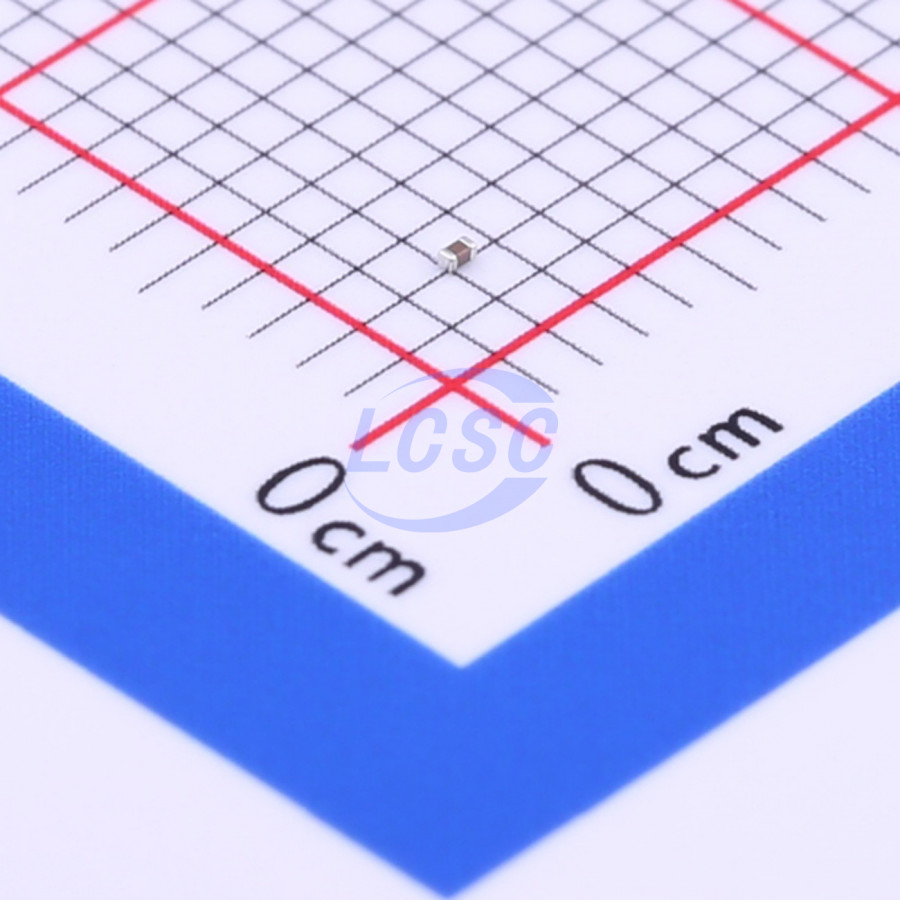

Конденсатор Murata MLCC GRM033R6YA104KE14D — керамический многослойный чип-конденсатор общего назначения из серии GRM. Ёмкость составляет 0,1 мкФ (код 104) при допуске ±10 %, номинальное напряжение 35 В постоянного тока. Корпус типоразмера 0201 для поверхностного монтажа имеет размеры 0,6 × 0,3 мм при высоте 0,3 мм.
Диэлектрик X5R, температурная характеристика R6: изменение ёмкости в рабочем диапазоне температур не выходит за ±15 %. Диапазон рабочих температур — от −55 до +85 °C. Для цепей, которые нагреваются выше 85 °C, эта позиция не подходит, и нужен диэлектрик с другим температурным классом.
У конденсаторов с диэлектриком X5R есть особенность: под постоянным напряжением ёмкость снижается относительно номинала, а в таком малом корпусе эффект заметнее. При расчёте фильтров и цепей развязки стоит ориентироваться на кривую зависимости ёмкости от напряжения из документации производителя. Запас в 35 В по рабочему напряжению в этом случае работает в вашу пользу.
Размер 0201 требует аккуратного монтажа: подходят автоматы с точной подачей компонентов, а ручная установка практически исключена. Деталь очень маленькая, поэтому при выборе позиции нужно учитывать и возможности линии, на которой будет собираться плата.
Основные характеристики
- Ёмкость: 0,1 мкФ, допуск ±10 %
- Номинальное напряжение: 35 В постоянного тока
- Диэлектрик: X5R, температурная характеристика R6
- Изменение ёмкости в диапазоне температур: ±15 %
- Рабочие температуры: от −55 до +85 °C
- Корпус: 0201, поверхностный монтаж
- Размеры: 0,6 × 0,3 мм, высота 0,3 мм
- Серия: GRM
Где применяется
- Развязка по питанию: блокировочные конденсаторы рядом с выводами питания микросхем.
- Фильтрация: сглаживание пульсаций и подавление помех в низковольтных цепях.
- Портативная аппаратура: платы, где площадь и высота компонентов жёстко ограничены.
- Компактные модули: датчики, радиомодули и другие платы с плотной компоновкой.
