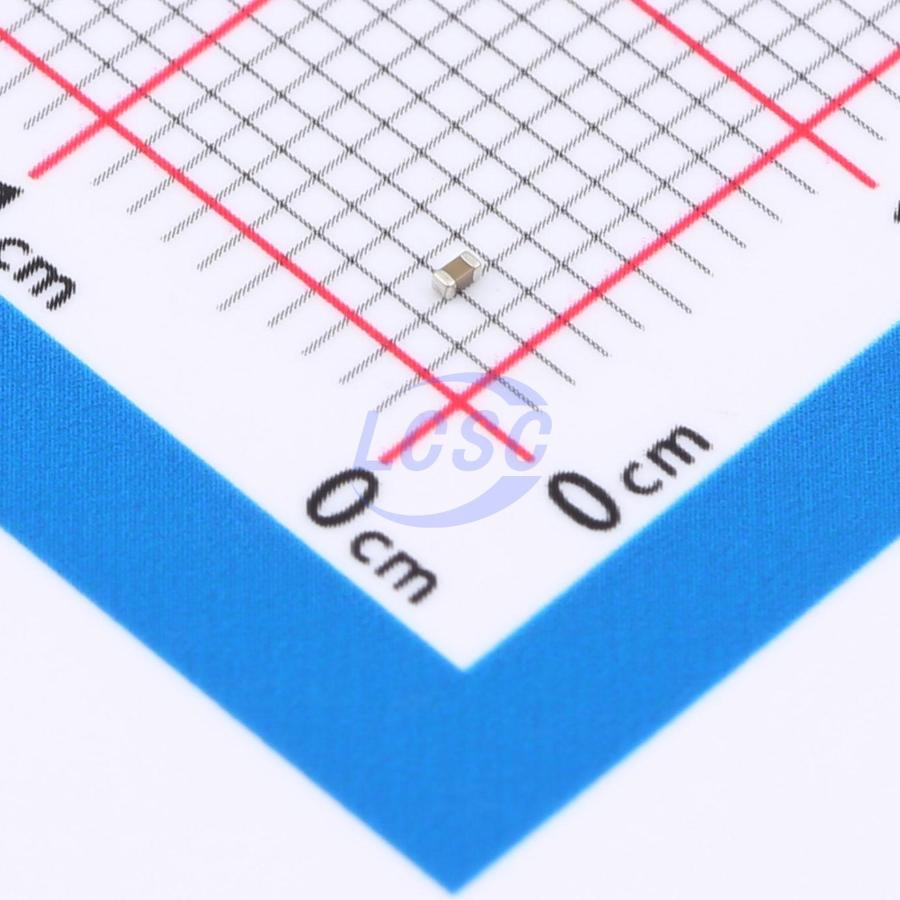

Конденсатор Murata MLCC Murata GCM155 GCM155R71H103KA55D — многослойный керамический конденсатор для поверхностного монтажа ёмкостью 10 нФ на рабочее напряжение 50 В. Он относится к серии GCM, которую производитель предназначает для автомобильной электроники. Корпус типоразмера 0402 имеет размеры 1,0 × 0,5 мм и высоту 0,5 мм, поэтому деталь подходит для плотной компоновки печатных плат.
Диэлектрик класса X7R сохраняет ёмкость в широком интервале температур: от −55 до 125 °C. По данным производителя, при −55 °C ёмкость отклоняется от значения при 25 °C в пределах от −0,24 до +0,58 %, при −10 °C — от −0,17 до +0,4 %. Для класса X7R в целом допустимо изменение до ±15 % во всём диапазоне, так что приведённые значения лежат с запасом внутри этого предела.
Допуск ёмкости при 25 °C составляет ±10 %, что соответствует букве K в обозначении. Код 103 в наименовании означает 10 × 10³ пФ, то есть 10 нФ, а код 1H — рабочее напряжение 50 В. Такой номинал обычно ставят в цепи развязки по питанию, во входные и выходные фильтры, в сглаживание пульсаций.
Поставляется на бумажной ленте в катушках диаметром 180 мм, рассчитанных на автоматический монтаж. У керамики этого класса ёмкость зависит от приложенного постоянного напряжения и со временем немного снижается (старение), поэтому в цепях, где нужна точность номинала, этот тип лучше не применять.
Основные характеристики
- Ёмкость: 10 нФ
- Допуск ёмкости: ±10 % (код K)
- Номинальное напряжение: 50 В
- Диэлектрик: X7R
- Типоразмер: 0402 (EIA), 1,0 × 0,5 мм
- Высота: 0,5 мм
- Диапазон рабочих температур: от −55 до 125 °C
- Монтаж: SMD
- Упаковка: бумажная лента, катушка диаметром 180 мм
Где применяется
- Автомобильная электроника: блоки управления и датчики, где требуется стабильность в широком температурном диапазоне.
- Развязка питания: установка рядом с выводами питания микросхем для подавления высокочастотных помех.
- Фильтры: сглаживание пульсаций и построение простых фильтров в цепях до 50 В.
- Компактные модули: платы, где место ограничено и применяется автоматический монтаж.
