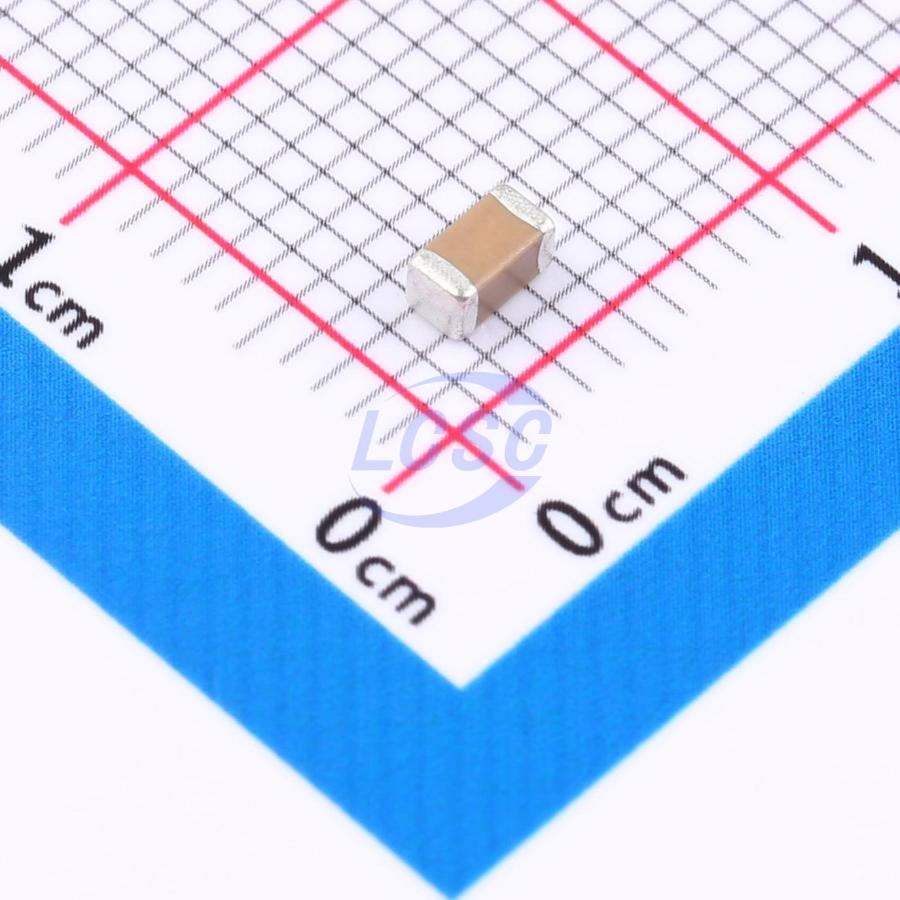

Керамический конденсатор Murata GRT31CR61H106KE01L — многослойный конденсатор (MLCC) в типоразмере 1206 (EIA) с номинальной ёмкостью 10 мкФ и допуском ±10%. Номинальное напряжение 50 В постоянного тока, диэлектрик типа X5R (EIA). Диэлектрик X5R обеспечивает изменение ёмкости в пределах −15…+15 % при температурах от −55 до +85 °C, что гарантирует стабильность параметров в условиях промышленной эксплуатации.
Размеры конденсатора: длина 3,2±0,2 мм, ширина 1,6±0,2 мм, толщина 1,6±0,2 мм. Конденсатор квалифицирован по стандарту AEC-Q200, что подтверждает его пригодность для автомобильной электроники и других критичных приложений. Сопротивление изоляции составляет не менее 500 МОм или 25 Ω·F (в зависимости от того, что меньше) при 25 °C в исходном состоянии, после климатических испытаний и испытаний на надёжность не менее 100 МОм или 5 Ω·F. Максимальный коэффициент рассеяния 0,2 при 1 кГц.
Конденсатор предназначен для схем развязки, фильтрации и сглаживания пульсаций напряжения питания. Минимальное перекрытие выводов на плате составляет 1,5 мм, расстояние между выводами 1,5 мм, что обеспечивает надёжное припаивание и механическую прочность при волновой пайке и пайке оплавлением.
Основные характеристики
Многослойный керамический конденсатор 10 мкФ на 50 В в типоразмере 1206 с диэлектриком X5R и допуском ±10%. Стабильные характеристики в диапазоне −55…+85 °C (изменение ёмкости не более ±15 %), квалификация AEC-Q200 для автомобильной электроники.
Где применяется
- Развязка питания: установка рядом с микросхемами для подавления высокочастотных помех
- Сглаживание пульсаций: фильтрация выходного напряжения импульсных источников питания
- Автомобильная электроника: применение в условиях перепадов температуры и вибрации
- Портативные и промышленные устройства: компактный типоразмер при высокой ёмкости
