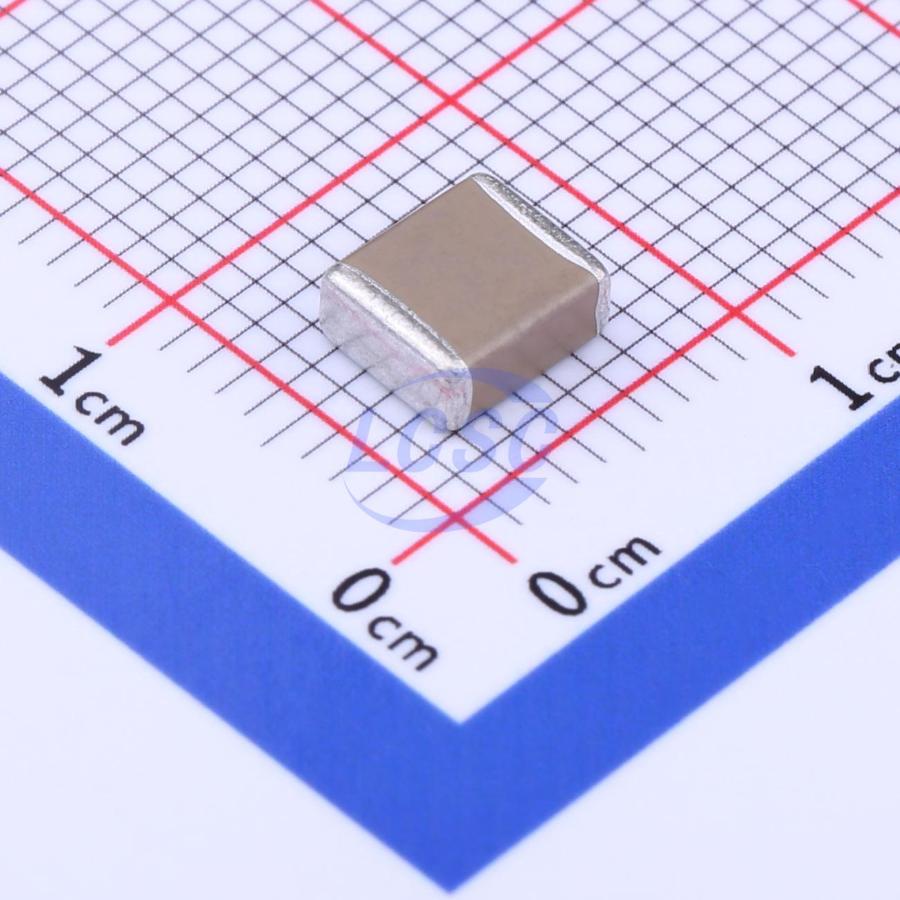

Конденсатор Murata GRM55ER72A475KA01L — многослойный керамический конденсатор ёмкостью 4,7 мкФ в корпусе размером 2220 для поверхностного монтажа. Рассчитан на напряжение 100 В постоянного тока и применяется в фильтрах источников питания, развязывающих цепях усилителей и буферных цепях преобразователей напряжения. Диэлектрик X7R обеспечивает стабильность ёмкости в широком диапазоне температур и напряжений.
Допуск ёмкости ±10 % типичен для этого класса компонентов и требует учёта при выборе на этапе проектирования. Температурная характеристика X7R гарантирует изменение ёмкости не более ±15 % при эксплуатации в диапазоне от −55 до +125 °C. Компонент совместим с пайкой оплавлением при температуре до 260 °C.
Физические размеры 5,7 × 5,0 × 2,5 мм позволяют компактно разместить компонент на плате, но требуют внимания при размещении под пайкой соседних элементов. Конденсатор прошёл испытания на соответствие RoHS и подходит для автоматизированной сборки на печатных платах.
Основные характеристики
Ёмкость 4,7 мкФ, напряжение 100 В, диэлектрик X7R с допуском ±10 %, размер 2220. Температурная стабильность ±15 %, диапазон −55…+125 °C.
Где применяется
- Развязывающие конденсаторы: фильтрация пульсаций на выходах регуляторов напряжения
- Фильтры питания: накопление энергии и подавление помех в цепях постоянного тока
- Буферные цепи: стабилизация напряжения в точках питания интегральных схем
- EMI-фильтры: снижение высокочастотных помех в силовых цепях
