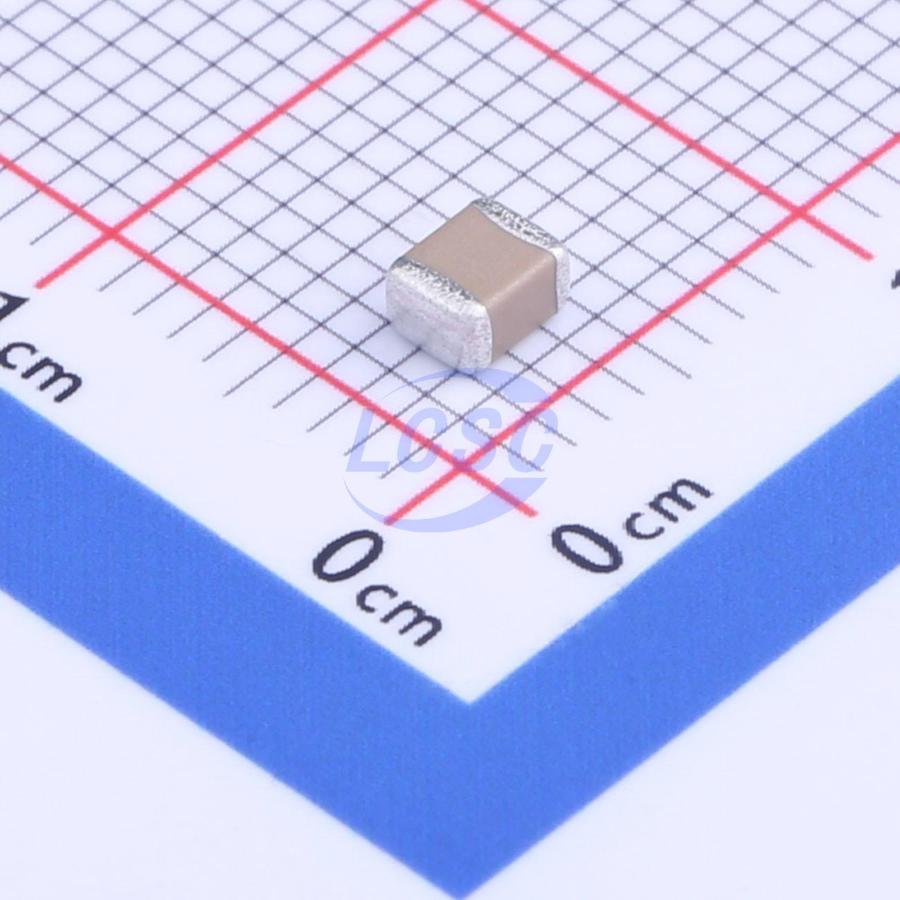

Конденсатор Murata GRM32DR73A153KW01L — многослойный керамический конденсатор ёмкостью 15 нФ (0,015 мкФ) с номинальным напряжением 1000 В (1 кВ), типоразмер 1210 (3,2 × 2,5 мм, метрический 3225). Допуск ёмкости ±10 %, диэлектрик X7R. Рабочий диапазон температур от −55 до +125 °C. Высота конденсатора 2,5 мм, выводы обёрнуты, никель-олово, соответствие RoHS гарантировано. Позиция отмечена производителем как снятая с производства для новых разработок (Not For New Designs), однако компания продолжает производство для поддержки существующих конструкций.
Высоковольтное исполнение с напряжением 1000 В позволяет применять конденсатор в цепях с высокими напряжениями без специального понижающего преобразователя. Емкость 15 нФ достаточна для фильтрации помех и развязки высокочастотных сигналов на выходах высоковольтных устройств. Диэлектрик X7R обеспечивает линейное изменение ёмкости с температурой в диапазоне −55…+125 °C без нелинейностей. Допуск ±10 % означает разброс ёмкости от 13,5 до 16,5 нФ, что приемлемо для большинства фильтрующих приложений.
Типоразмер 1210 обеспечивает компромисс между требуемой ёмкостью и механической надёжностью конструкции конденсатора при высоком напряжении. Малая ёмкость при высоком напряжении означает низкую накопленную энергию (примерно 7,5 микроджоулей при полном напряжении), что снижает риск искрения при разрядке. Конденсатор пригоден для применения как в постоянных, так и в переменных цепях, где требуется развязка по постоянному напряжению.
Конденсаторы Murata серии GRM отличаются надёжностью в высоковольтных приложениях. Пробивное напряжение обычно превышает номинальное в 2–3 раза, гарантируя запас по надёжности. Применение в цепях высоковольтной электроники требует тщательного контроля расстояния между дорожками на печатной плате и защиты от механических повреждений, так как пробой может быть необратимым. Низкая интенсивность отказов и надёжность гарантированы производителем для приложений, где отказ компонента недопустим.
Основные характеристики
Керамический конденсатор 15 нФ, 1000 В, типоразмер 1210, диэлектрик X7R, допуск ±10 %, рабочий диапазон −55…+125 °C. Высоковольтное исполнение, стабильные параметры в широком диапазоне температур. Снято с производства для новых разработок, поддерживается для существующих конструкций.
Где применяется
- Развязка высоковольтных сигналов: применение на выходах высоковольтных усилителей, преобразователей и импульсных источников питания для подавления высокочастотных составляющих
- Высоковольтные фильтры и согласующие цепи: использование в цепях согласования сопротивления нагрузки с выходом высоковольтного источника сигнала
- Компенсирующие конденсаторы: применение в цепях обратной связи высоковольтных приборов и устройств для коррекции фазочастотной характеристики
- Защита от скачков напряжения: использование в цепях подавления переходных процессов при коммутации высоковольтных нагрузок
