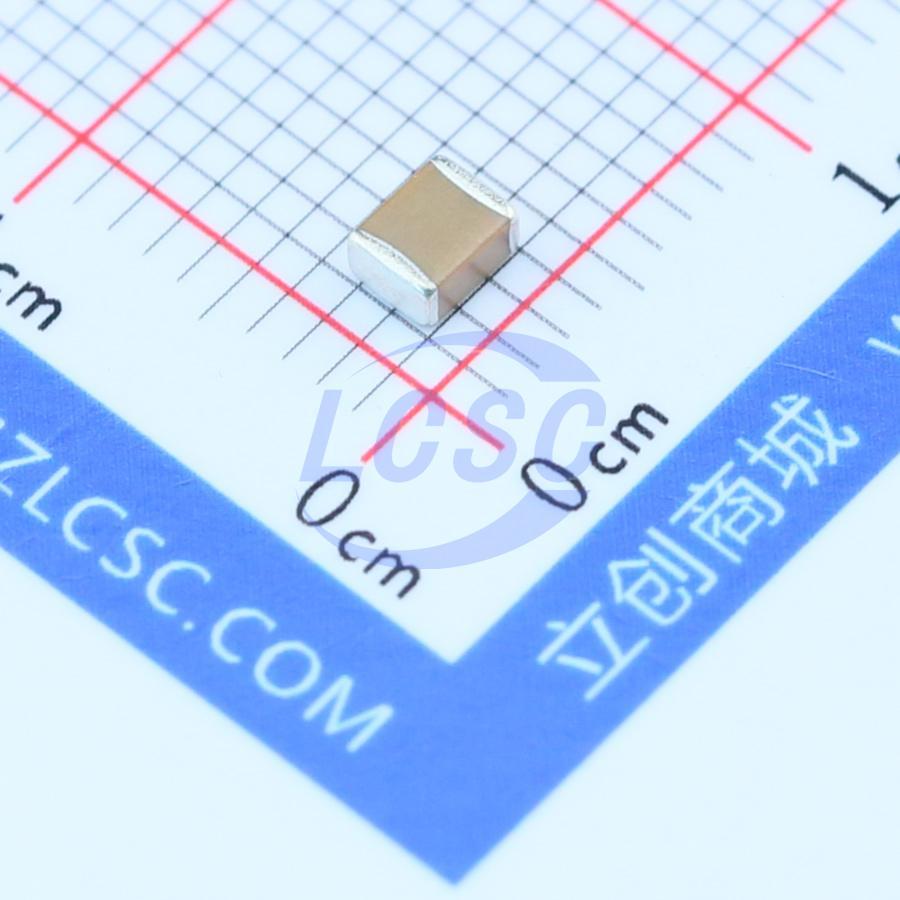

Конденсатор Murata GRM32CR72A105KA35L — керамический многослойный конденсатор типоразмера 1210 с номинальной ёмкостью 1 мкФ и рабочим напряжением 100 В. Компонент изготовлен с диэлектриком X7R, обеспечивающим стабильность параметров в широком диапазоне температур от −55 до +125 °C. Применяется в цепях фильтрации питания, развязки и сглаживания пульсаций в блоках питания, системах управления двигателями и промышленных устройствах.
Допуск ёмкости ±10 % типичен для керамических конденсаторов общего применения. Номинальное напряжение 100 В позволяет использовать конденсатор в сетях с напряжением питания до 50 В постоянного тока с достаточным запасом по прочности диэлектрика. Температурный коэффициент диэлектрика X7R гарантирует изменение ёмкости не более ±15 % в установленном температурном диапазоне, что критично для схем со строгими требованиями к стабильности напряжения.
Размер корпуса 3,2 × 2,5 × 1,6 мм обеспечивает хороший баланс между ёмкостью и компактностью. Монтаж осуществляется методом поверхностной пайки на печатные платы стандартной толщины. Компонент поставляется в рулоне на эмбоссированной ленте диаметром 180 мм, совместимой с автоматизированными производственными линиями. Защитное керамическое покрытие обеспечивает устойчивость к механическому изгибу печатной платы при вибрационных нагрузках.
Основные характеристики
Конденсатор обеспечивает ёмкость 1 мкФ при 100 В постоянного тока с допуском ±10 % и диэлектриком X7R, сохраняя стабильность в диапазоне от −55 до +125 °C. Типоразмер 1210 позволяет достичь высокой объёмной ёмкости при разумных размерах корпуса.
Где применяется
- Фильтрация питания: выходные конденсаторы блоков питания на напряжение 48 В и выше
- Развязка питания: разделение цепей питания разных каскадов в многоканальной электронике
- Системы управления двигателями: конденсаторы развязки и фильтрации в преобразователях частоты
- Промышленные приборы: фильтрующие конденсаторы в блоках питания, источниках опорного напряжения и стабилизаторах
Для подбора конденсатора под требуемый ток фильтрации и динамическое сопротивление обратитесь к специалистам компании. Они рассчитают требуемую ёмкость с учётом требований к коэффициенту пульсаций и температурных условий, предложат аналоги других производителей и согласуют сроки поставки. Заявку направьте на micro@tkasiatorg.ru.
