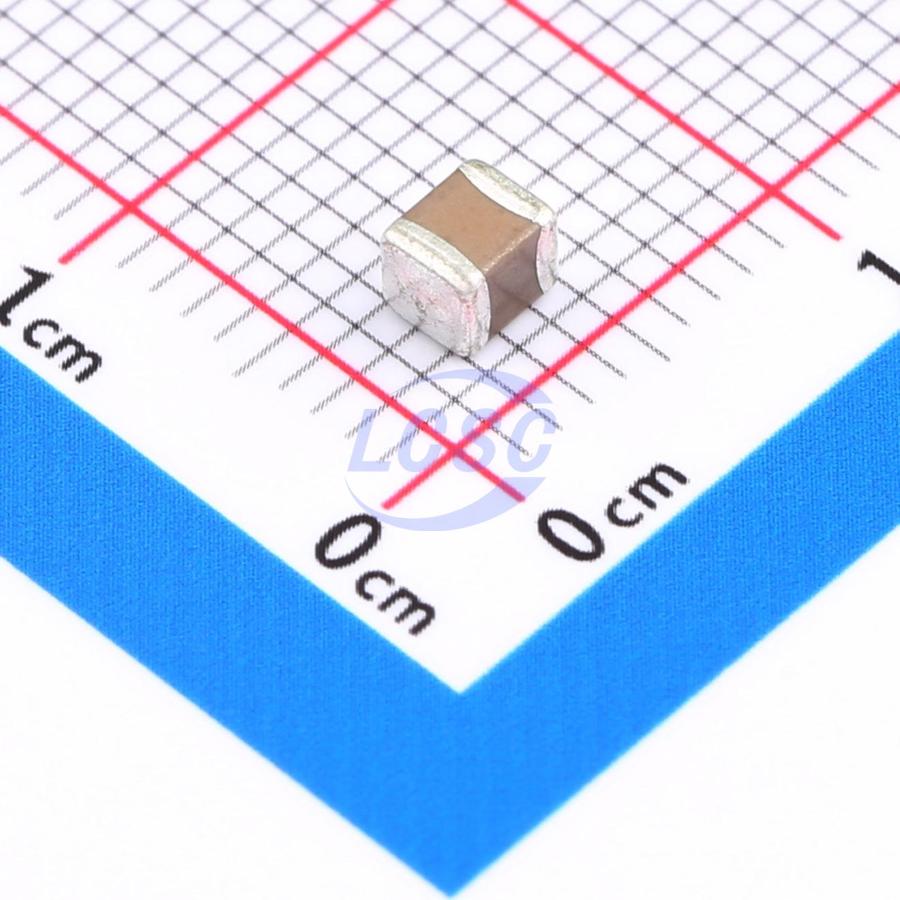

Керамический конденсатор Murata GCM32EC71H106KA03L — многослойный конденсатор с керамическим диэлектриком X7S в корпусе 1210 для поверхностного монтажа. Применяется в фильтрах питания, развязывающих цепях и схемах коррекции коэффициента мощности. Диэлектрик X7S обеспечивает стабильность характеристик в широком температурном диапазоне.
Номинальная емкость 10 мкФ с допуском ±10%. Номинальное напряжение 50 В постоянного тока. Допуск емкости по температуре ±22% в диапазоне −55...+125°C. Типоразмер 1210 (метрический 3225) имеет размеры 3,2 × 2,5 мм при высоте 2,5 мм, что позволяет применять конденсатор в компактных устройствах. Материал корпуса — керамика, выводы — никельно-палладиевое покрытие с припоем.
Конденсатор квалифицирован по стандарту AEC-Q200 для автомобильной электроники. Уровень влагостойкости MSL 1 обеспечивает неограниченный срок хранения при нормальных условиях. Конденсатор имеет сертификацию RoHS без SVHC (опасных веществ) по состоянию на 04.02.2026. Предназначен для работы в импульсных источниках питания, устройствах управления и различной бытовой электронике.
Основные характеристики
Конденсатор керамический 10 мкФ 50 В, диэлектрик X7S, типоразмер 1210, допуск ±10%. Рабочие температуры −55...+125°C, изменение емкости ±22%. Квалификация AEC-Q200 для автомобильных приложений.
Где применяется
- Фильтры питания: развязка и сглаживание пульсаций напряжения в импульсных источниках
- Локальное развязывание: установка вблизи входа микросхемы для снижения помех питания
- Коррекция коэффициента мощности: конденсаторы в цепях коррекции фазы в промышленной электронике
- Автомобильная электроника: квалификация AEC-Q200 для бортовых систем управления
Емкость конденсатора зависит от температуры, напряжения и частоты сигнала. Допуск ±10% необходимо учитывать при расчете значений RC-цепей. Диэлектрик X7S характеризуется линейной температурной зависимостью емкости в диапазоне −55...+125°C. Для проверки соответствия параметров вашей схеме и подбора аналогов обратитесь к специалистам компании. Заявку отправьте на micro@tkasiatorg.ru — специалисты рассчитают емкость и сроки доставки.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
