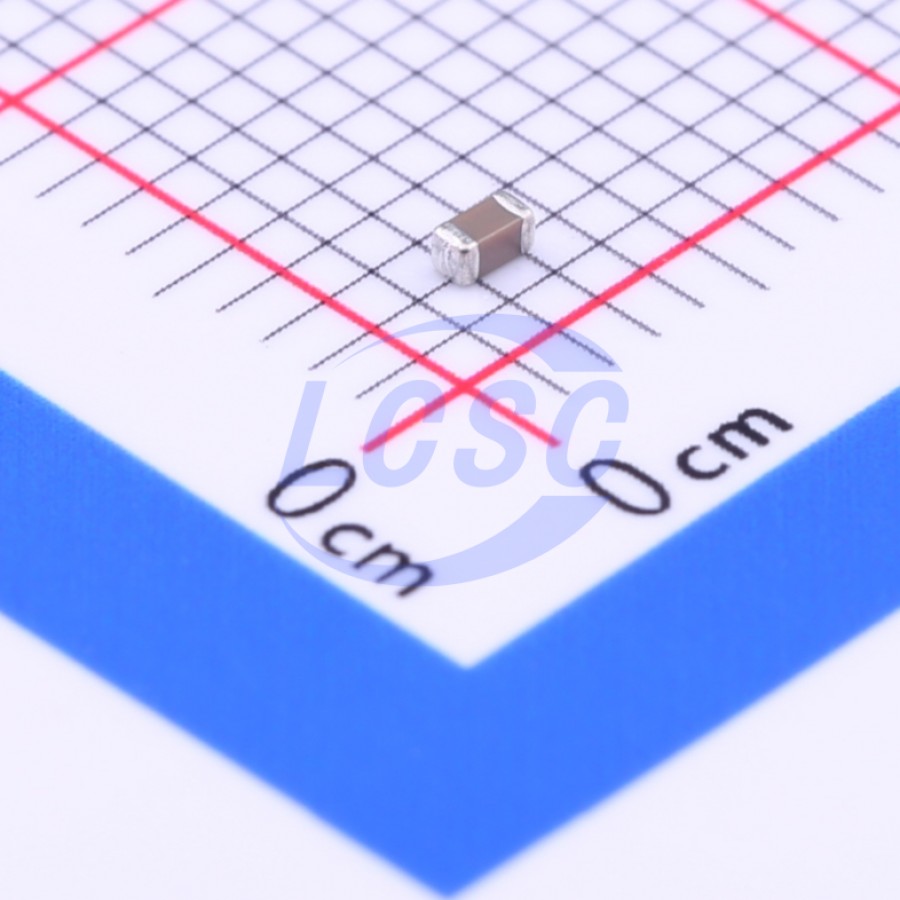

Керамический конденсатор Murata GCM188R72A223KA37D — многослойный компонент на основе диэлектрика X7R в типоразмере 0603 для поверхностного монтажа. Номинальная емкость 22 нФ (0,022 µF) с допуском ±10% обеспечивает точность, достаточную для фильтрации и развязки в цифровых и аналоговых цепях. Номинальное напряжение 100 В постоянного тока позволяет использовать конденсатор в системах питания с различными уровнями напряжения. Диэлектрик X7R сохраняет емкость в диапазоне температур от −55 до +125 °C с максимальным изменением ±15%.
Многослойная конструкция обеспечивает низкую эквивалентную последовательную емкость (ESL) и сопротивление (ESR), что требуется при работе с импульсными сигналами. Компонент соответствует стандарту AEC-Q200 для надежности в автомобильной электронике и имеет класс влагоустойчивости MSL 1, позволяющий хранить без ограничений. Компонент поставляется в бобинах с плотностью упаковки, оптимизированной для автоматизированного монтажа.
Основные характеристики
Конденсатор 0603, емкость 22 нФ, допуск ±10%, номинальное напряжение 100 В. Диэлектрик X7R, диапазон температур −55…+125 °C, изменение емкости ±15%. Соответствует AEC-Q200.
Где применяется
- Развязка источников питания: подавление высокочастотных помех на входе и выходе регуляторов
- Аналоговые схемы: фильтрация сигналов в усилителях и датчиках
- Цифровая электроника: развязка земли и питания в микросхемах и процессорах
- Автомобильные системы: фильтрация в схемах управления двигателем и кузовом
Специалисты компании подберут конденсатор с учетом требуемой емкости, напряжения и частотных характеристик цепи, предложат аналоги и определят сроки поставки необходимого количества. Заявку направить на адрес micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
