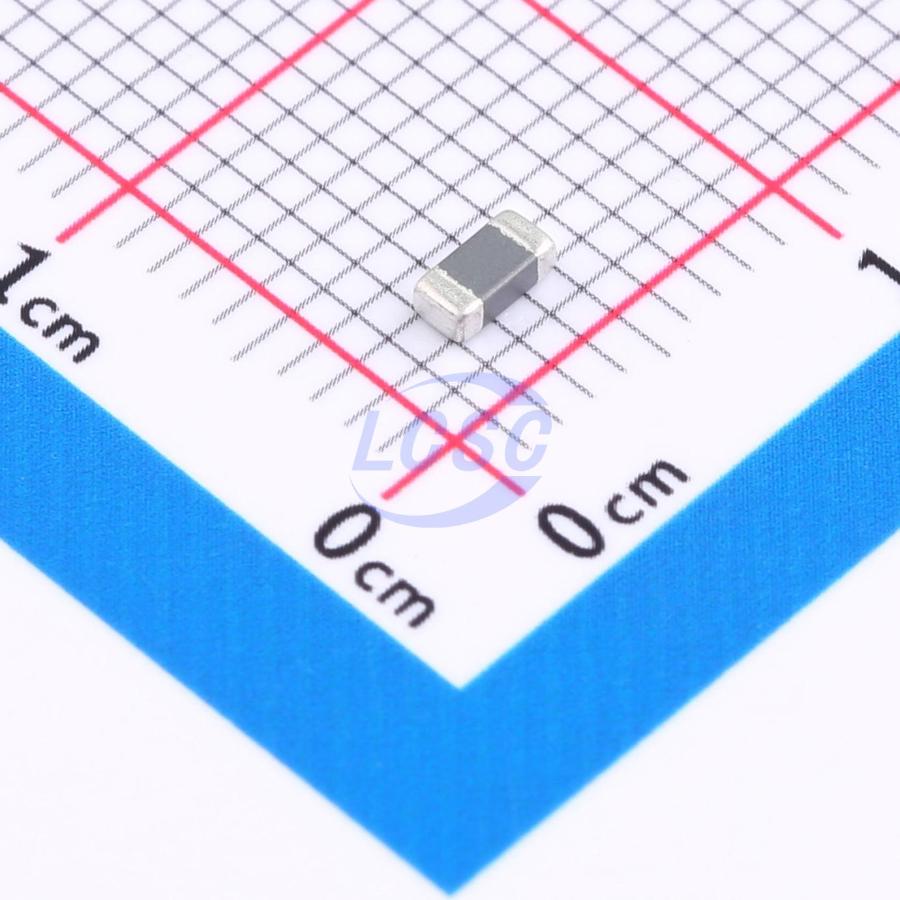

Ферритовый фильтр Murata BLM31PG500SN1L — чип-бусина для подавления высокочастотных помех в цепях питания и сигнальных линиях. Относится к серии EMIFIL BLM31PG, которая рассчитана на повышенный рабочий ток и малое сопротивление по постоянному току. Деталь имеет одну цепь и монтируется на поверхность платы в корпусе типоразмера 1206 (3216 по метрической системе) размерами 3,2 × 1,6 мм.
Принцип действия основан на свойствах феррита: на низких частотах бусина ведёт себя как почти обычный проводник, а на высоких её сопротивление растёт, и энергия помехи поглощается и рассеивается в виде тепла. Импеданс на частоте 100 МГц типовой — 50 Ом, гарантируемый минимум — 35 Ом. Сопротивление по постоянному току не превышает 0,015 Ом, поэтому падение напряжения на бусине при полном токе остаётся небольшим. После испытаний на долговечность допускается его рост до 0,03 Ом.
Номинальный ток зависит от температуры: 3,5 А при 85 °C и 2,3 А при 125 °C. Рабочий диапазон температуры — от −55 до 125 °C. Перед применением стоит учесть, что при нагреве платы допустимый ток снижается, а на самой бусине выделяется тепло от протекающего тока. Максимальная частота полезного сигнала, при которой бусину допустимо ставить в сигнальную линию, по данным документации — 20 МГц; выше этой частоты она начнёт искажать сигнал. Маркировка на корпусе отсутствует.
Деталь поставляется на ленте с шагом 4 мм, катушка диаметром 180 мм содержит 3000 штук. Масса одной детали — 0,025 г. Производитель указывает испытания на термостойкость в течение 1000 часов при номинальном токе и 85 °C, на холод при −55 °C, на влажность и на 100 циклов смены температуры от −55 до 125 °C, а также на прочность крепления и изгиб платы.
Основные характеристики
- Серия: EMIFIL BLM31PG
- Импеданс на 100 МГц: 50 Ом типовой, не менее 35 Ом
- Сопротивление по постоянному току: не более 0,015 Ом
- Номинальный ток при 85 °C: 3,5 А
- Номинальный ток при 125 °C: 2,3 А
- Число цепей: 1
- Рабочая температура: от −55 до 125 °C
- Максимальная частота сигнала: 20 МГц
- Корпус: 1206 (3216 по метрической системе), 3,2 × 1,6 мм
- Упаковка: лента, катушка 180 мм, 3000 штук
Где применяется
- Цепи питания: фильтрация шума на шинах питания процессорных и силовых узлов при токах до нескольких ампер.
- Импульсные преобразователи: подавление высокочастотных выбросов на входе и выходе, совместно с конденсаторами.
- Интерфейсные линии: снижение излучаемых помех в цепях с частотой сигнала не выше 20 МГц.
- Аналоговые и радиочастотные узлы: развязка питания чувствительных каскадов от шума цифровой части.
