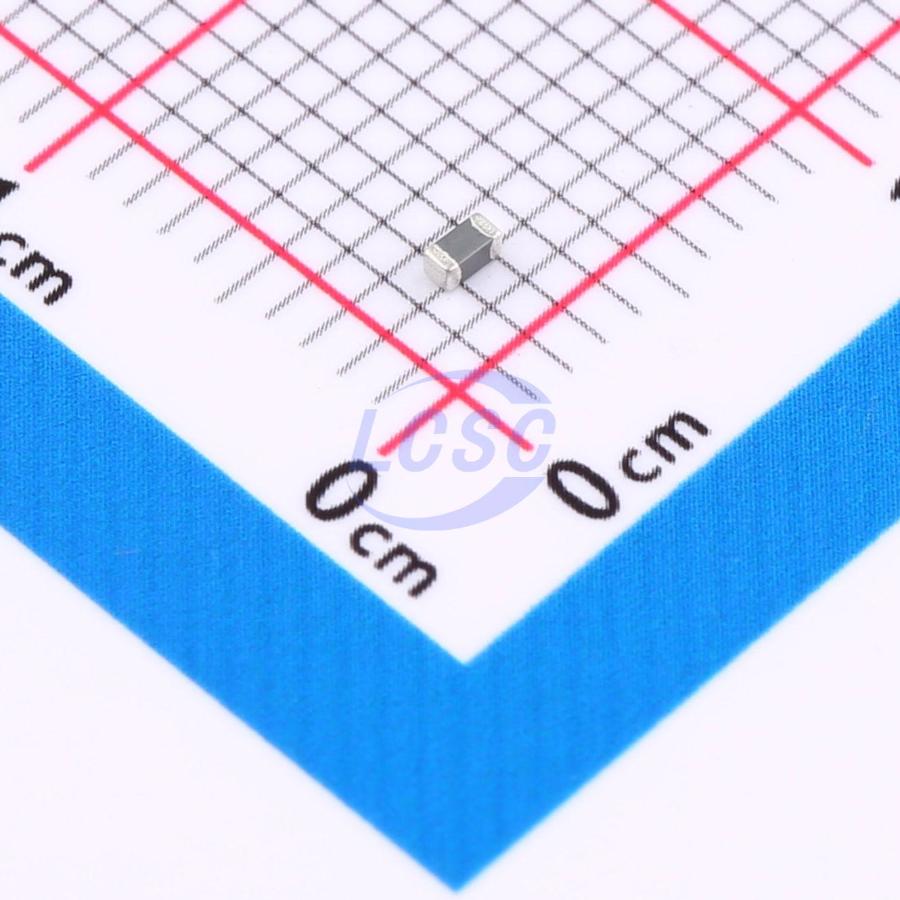

Фильтр Murata BLM18PG331SN1D — чип-ферритовая бусина для подавления высокочастотных помех в цепях питания постоянного тока. Относится к серии EMIFIL BLM18PG производителя Murata и выпускается в корпусе 0603 (1608 в метрической записи) для поверхностного монтажа. Размеры — 1,6 × 0,8 мм при толщине 0,8 мм, масса одной детали — около 0,005 г. Маркировки на корпусе нет.
Импеданс бусины на частоте 100 МГц составляет 330 Ом с допуском ±25%. Принцип действия отличается от обычного дросселя: на высоких частотах в полном сопротивлении преобладает активная составляющая. Это значит, что помеха не отражается обратно в линию, а рассеивается в феррите в виде тепла. Для подавления шума в питающих цепях такой режим как раз и нужен. На постоянном токе бусина почти не вносит потерь: сопротивление постоянному току не превышает 0,15 Ом в исходном состоянии и 0,20 Ом после испытаний.
Номинальный ток — 1,2 А при температуре 85 °C. При 125 °C допустимый ток снижается до 1000 мА, это нужно учитывать при расчёте нагретых участков платы. Рабочий и складской температурный диапазон — от −55 °C до +125 °C. Схема включения — одиночная, один элемент на линию.
Есть и ограничение: максимальная частота полезного сигнала, при которой бусину допустимо ставить в линию, — 20 МГц. На более быстрых сигнальных линиях она исказит фронты, поэтому её ставят в питание, а не в скоростные интерфейсы. Импеданс указан на частоте 100 МГц, и на других частотах он будет иным, так что выбор делают по кривой импеданса из документации на нужную полосу помех.
Основные характеристики
- Импеданс на 100 МГц: 330 Ом, допуск ±25%
- Номинальный ток: 1,2 А при 85 °C, 1000 мА при 125 °C
- Сопротивление постоянному току: до 0,15 Ом, после испытаний до 0,20 Ом
- Максимальная частота сигнала: 20 МГц
- Рабочая температура: от −55 °C до +125 °C
- Корпус: 0603, 1,6 × 0,8 мм, толщина 0,8 мм
- Серия: EMIFIL BLM18PG
- Монтаж: SMD
Где применяется
- Линии питания постоянного тока: подавление высокочастотных помех на входе микросхем.
- Развязка аналоговой и цифровой частей: ограничение проникновения шума между цепями питания.
- Электромагнитная совместимость: снижение излучаемых и наводимых помех в компактных устройствах.
